Виды вентиляторов: полная классификация

В этом материале мы подробно разобрали, какие бывают вентиляторы, в чем их конструктивные отличия и как количество лопастей влияет на уровень шума. Эта информация поможет вам подобрать устройство под конкретные задачи — от тихой спальни до шумного офиса.

Существует четыре основных типа вентиляторов по принципу работы: осевые, центробежные, диагональные и безлопастные. Они различаются по направлению движения воздуха через рабочее колесо, месту установки и количеству лопастей.

Как работает вентилятор

Любой вентилятор перемещает воздух с помощью вращающегося рабочего колеса. Разные конструкции решают эту задачу своими методами, но базовый физический принцип неизменен. Лопасти создают разницу давлений, заставляя воздух перемещаться в зону пониженного давления.

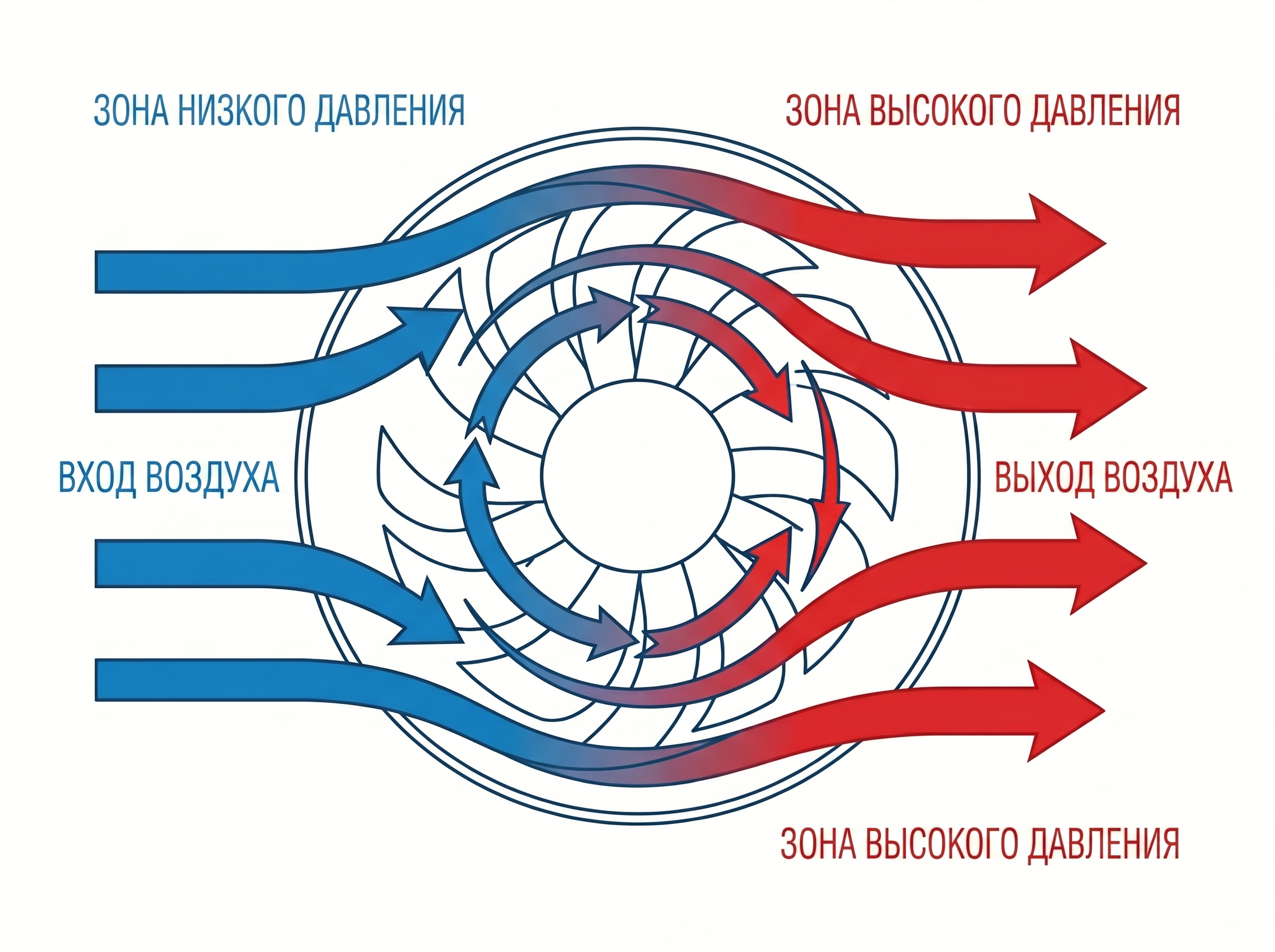

Давление, поток, ротор

Во время вращения лопасть захватывает воздух. Перед ней образуется область пониженного давления, а позади — повышенного. Этот перепад и формирует направленный поток. Угол наклона лопасти (угол атаки) напрямую определяет эффективность процесса. Крутой угол дает мощный напор, но одновременно повышает сопротивление среды и уровень шума.

Направление потока определяет базовую классификацию устройств. В осевых моделях воздух движется параллельно оси вращения ротора (вращающейся части механизма). В центробежных воздух поступает вдоль оси, но выбрасывается перпендикулярно ей под действием центробежной силы.

Ключевые параметры

Перед изучением конкретных видов стоит разобраться в базовых характеристиках.

• Производительность (м³/ч) — объем воздуха, который устройство перемещает за один час. Для жилой комнаты показатель должен минимум в три раза превышать ее объем.
• Статическое давление (Па) — способность преодолевать сопротивление фильтров, решеток и изгибов воздуховодов. Параметр критичен для канальных систем.
• Уровень шума (дБ) — громкость работы. Зависит от скорости вращения, балансировки и формы лопастей. Для комфортного сна показатель на минимальной скорости не должен превышать 35 дБ.
• Мощность (Вт) — потребление электроэнергии. Бытовые модели обычно потребляют от 30 до 80 Вт.
• КПД (%) — эффективность преобразования электрической энергии в полезное движение воздуха.

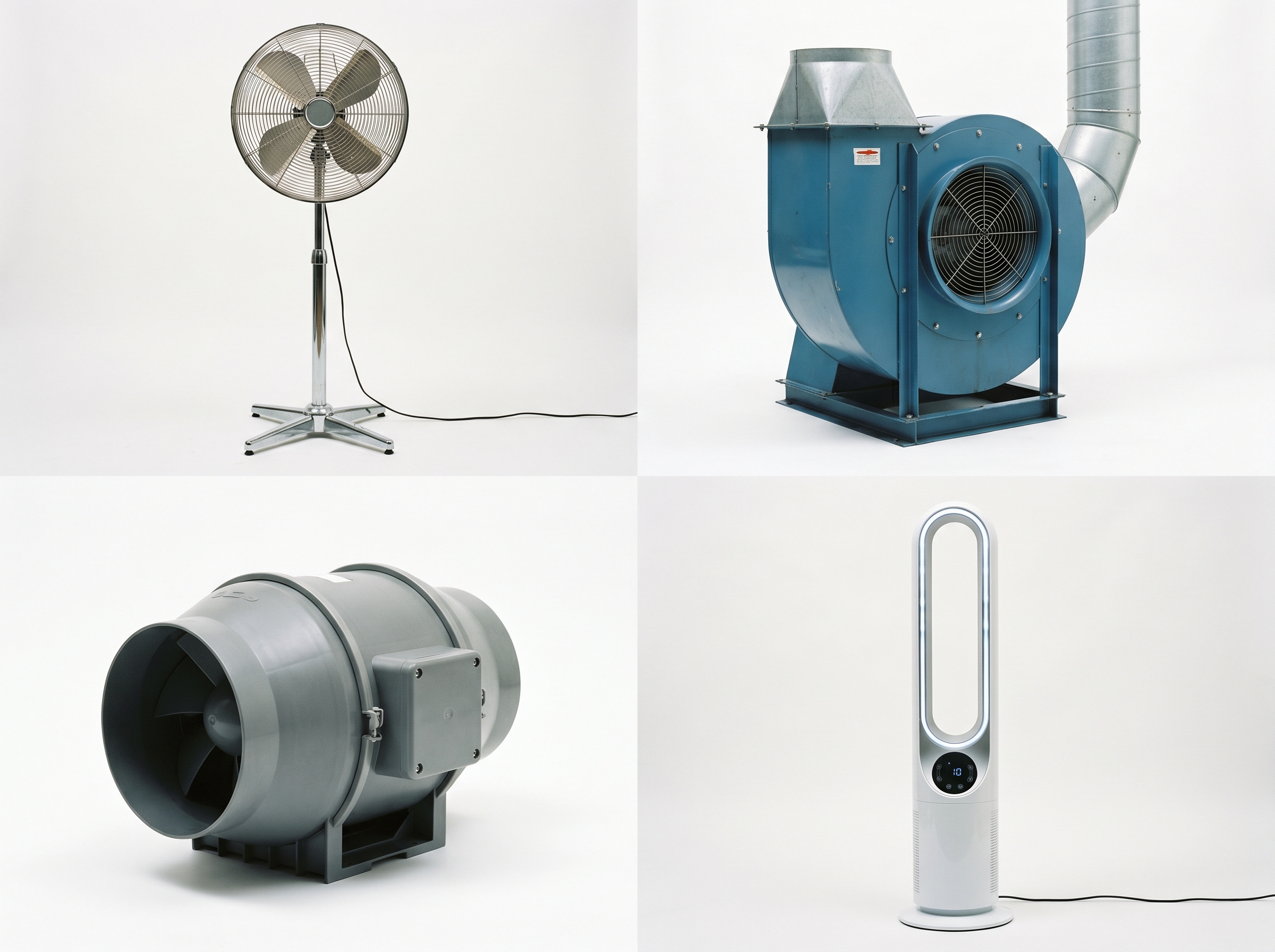

Основные виды вентиляторов

По принципу работы выделяют четыре основные разновидности вентиляторов. Конструкция рабочего колеса определяет, как именно воздух проходит через устройство и где его лучше применять.

Осевые (аксиальные) вентиляторы

Осевой тип перемещает воздух вдоль оси вращения ротора. Поток входит спереди и выходит сзади в том же направлении. Это самая популярная конструкция для бытового использования.

Конструктивные особенности:

• Лопасти зафиксированы под углом от 15 до 45 градусов к плоскости вращения.
• Ротор крепится к валу двигателя напрямую.
• Корпус представляет собой цилиндрический кожух или защитную решетку.

Характеристики:

• Производительность: высокая (в бытовых моделях от 2000 до 5000 м³/ч).
• Статическое давление: низкое (до 300 Па).
• КПД: 50–80%.
• Шум: средний, сильно зависит от скорости.

Такие устройства дают ощущение прохлады в комнате, подходят для вытяжек в санузлах и охлаждения системных блоков ПК.

• Плюсы: простая конструкция, доступная цена, мощный направленный поток.
• Минусы: не справляются с длинными воздуховодами из-за слабого давления.

Центробежные (радиальные) вентиляторы

Здесь работает иная механика. Воздух затягивается в центр колеса, разгоняется центробежной силой и выбрасывается под прямым углом через корпус в форме улитки.

Конструктивные особенности:

• Рабочее колесо оснащено лопатками (загнутыми вперед, назад или прямыми радиальными).
• Спиралевидный корпус преобразует скорость потока в высокое статическое давление.

Характеристики:

• Производительность: средняя.
• Статическое давление: высокое (до 3000 Па и выше).
• КПД: достигает 85% у моделей с загнутыми назад лопатками.
• Шум: ниже, чем у осевых аналогов при сопоставимой мощности.

Центробежный тип вентилятора используют в сложных системах вентиляции с длинными трубами, промышленных вытяжках и канальных домашних системах с плотными HEPA-фильтрами.

• Плюсы: высокое давление, надежная работа в разветвленных сетях.
• Минусы: крупные габариты, сложная конструкция, большой вес.

Диагональные вентиляторы

Диагональный вид вентиляторов объединяет черты двух предыдущих. Воздух заходит по оси, а выходит под углом 30–60 градусов. Получается эффективный компромисс: расход воздуха больше, чем у центробежных, а давление выше, чем у осевых.

Конструктивные особенности:

• Коническое рабочее колесо.
• Лопасти сложного переменного профиля.
• Компактный цилиндрический корпус.

Характеристики:

• Производительность: высокая.
• Статическое давление: среднее.
• КПД: 65–75%.

Их устанавливают в канальные системы, где требуется баланс мощности и компактности, например, за подвесным потолком в просторной квартире.

• Плюсы: отличные аэродинамические показатели при небольшом размере.
• Минусы: высокая стоимость, узкий ассортимент на бытовом рынке.

Безлопастные вентиляторы

В безлопастных моделях видимого ротора нет. Обычный мотор спрятан в основании. Он нагнетает воздух в полый кольцевой контур. Поток выходит через узкую щель по периметру кольца. За счет аэродинамических эффектов (закон Бернулли и эффект Коанда) устройство увлекает за собой окружающий воздух, усиливая итоговый поток.

Производители заявляют об усилении потока до 15 раз. Однако это сильно зависит от условий измерений, независимые тесты часто показывают более скромные результаты.

Конструктивные особенности:

• Отсутствие открытых вращающихся деталей.
• Часто комплектуются встроенными системами фильтрации.

Характеристики:

• Производительность: средняя (зависит от мощности скрытого мотора).
• Шум: 30–40 дБ на минимальных оборотах, но заметно возрастает на максимуме.
• Безопасность: абсолютная.

Это отличный выбор для детских комнат и аллергиков (если есть HEPA-фильтр).

• Плюсы: безопасны для детей и животных, легко протирать от пыли, выдают равномерный поток без пульсаций.
• Минусы: высокая цена, шумная работа встроенного мотора на максимальной скорости.

Сравнительная таблица типов вентиляторов по принципу работы

На что влияет количество лопастей вентилятора

Количество лопастей у вентилятора влияет на уровень шума, энергоэффективность и характер воздушного потока. Инженеры всегда ищут баланс, поэтому большее число не гарантирует лучшую работу устройства.

Аэродинамика и шум

Когда лопасть проходит мимо неподвижной стойки корпуса, она создает микроимпульс давления. Череда таких импульсов формирует тональный шум. Чем больше лопастей, тем выше частота этого звука. Человеческий слух воспринимает высокочастотный шелест спокойнее, чем низкочастотный гул.

При равной производительности увеличение числа лопастей снижает нагрузку на каждую отдельную деталь. Это уменьшает завихрения воздуха на кромках и снижает общий широкополосный шум. Однако есть предел. Если лопастей слишком много, они начинают мешать друг другу. Возникает аэродинамическая интерференция (взаимное влияние потоков воздуха, обтекающих разные части одного устройства) , из-за которой резко падает эффективность.

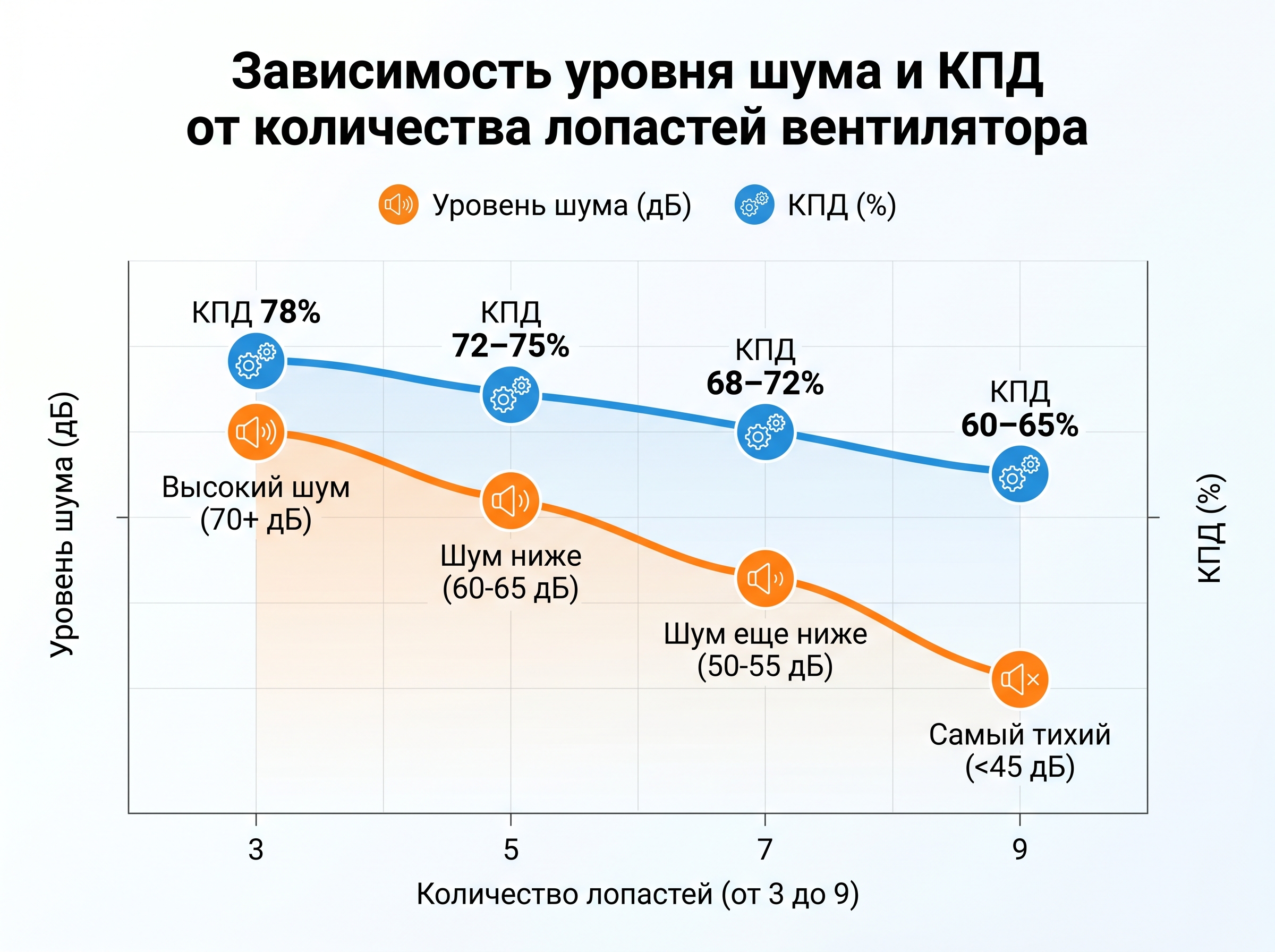

3, 5, 7 или 9 лопастей — что выбрать?

Разберем, какие вентиляторы бывают по количеству лопастей и где они показывают себя лучше всего.

• 3 лопасти. Обеспечивают высокий КПД (до 78%) на больших оборотах. Издают характерный низкочастотный гул. В быту встречаются редко, чаще применяются в промышленных установках и кулерах для ПК.
• 5 лопастей. Золотая середина между эффективностью (72–75%) и акустическим комфортом. Самый популярный формат для напольных и настольных домашних моделей.
• 7 лопастей. Работают тише на средних оборотах, так как нагрузка распределяется равномернее. КПД немного ниже (68–72%). Отличный выбор для спальни или детской.
• 9 лопастей и более. Максимально снижают раздражающий тональный шум, но теряют в КПД (падает до 60–65%). Используются в специализированном оборудовании, например, в серверных или медицинских палатах.

Для домашнего использования оптимальны модели с 5 или 7 лопастями. Они хорошо охлаждают комнату и не мешают спать. При покупке обращайте внимание на качество пластика и балансировку ротора — дешевый скрипящий пластик сведет на нет преимущества любого количества лопастей.

Виды вентиляторов

Для жилых помещений устройства классифицируют по месту установки. Выбор зависит от площади комнаты, наличия свободного места и ваших привычек.

Сравнение по типу применения

• Напольный вентилятор. Осевой тип на высокой стойке. Охватывает площадь 20–50 м². Легко переносить из гостиной в спальню. Уровень шума средний (40–55 дБ). Универсальное решение, но требует свободного места на полу.
• Настольный вентилятор. Компактный осевой прибор. Охлаждает локальную зону (рабочий стол). Шум варьируется от 35 до 50 дБ. Удобен для офиса, но не способен обдуть всю комнату.
• Потолочный вентилятор. Осевой тип с большим размахом лопастей. Охватывает 15–40 м². Работает очень тихо (25–40 дБ) за счет низких оборотов. Идеален для спальни, но требует сложного монтажа и высоты потолков от 2,6 метра.
• Настенный вентилятор. Осевая модель с жестким креплением к стене. Экономит место на полу. Подходит для тесных кухонь или домашних мастерских. Направление потока ограничено углом поворота рабочей «головы».

Ключевые параметры при выборе

Чтобы устройство радовало прохладой, перед покупкой проверьте несколько базовых характеристик.

• Производительность. Рассчитайте объем комнаты (площадь умножить на высоту потолков) и умножьте результат на 3. Это минимальный показатель в м³/ч.
• Уровень шума. Для спальни ищите модели с показателем до 35–40 дБ на первой скорости.
• Управление. Механический блок кнопок надежен, но пульт дистанционного управления значительно повышает комфорт.
• Регулировки. Убедитесь, что есть минимум три скорости работы и возможность изменить угол наклона.

Вентилятор vs кондиционер vs вентилятор + увлажнитель летом

Часто возникает вопрос: стоит ли покупать кондиционер или достаточно хорошего вентилятора? Сравним стоимость владения за три летних месяца (90 дней по 8 часов работы, при среднем тарифе 6 руб./кВт·ч).

• Вентилятор (мощность 40 Вт). Стоимость самого прибора составит около 3000–5000 рублей. Затраты на электроэнергию за сезон: 0,04 кВт × 8 ч × 90 дней × 6 руб. = 172 рубля. Итоговые затраты минимальны. Устройство не сушит воздух, но и не снижает температуру в комнате, а лишь создает ощущение прохлады за счет испарения влаги с кожи.
• Кондиционер (потребление 800 Вт). Покупка и установка обойдутся в 25 000–40 000 рублей. Электричество за сезон: 0,8 кВт × 8 ч × 90 дней × 6 руб. = 3456 рублей. Кондиционер реально охлаждает воздух, но снижает уровень влажности и требует ежегодного обслуживания.
• Вентилятор + Увлажнитель. Покупка двух приборов обойдется примерно в 7000–10000 рублей. Суммарное потребление около 65 Вт. Электричество за сезон: около 280 рублей. Эта связка поддерживает комфортную влажность (50–60%) и обеспечивает приятный обдув.

Связка вентилятора и увлажнителя обходится значительно дешевле кондиционера и помогает поддерживать здоровый микроклимат, что особенно важно при склонности к аллергии.

Дополнительные классификации вентиляторов

В промышленности и сложных инженерных системах применяют узкоспециализированные устройства. Они отличаются повышенной надежностью и специфическими материалами.

По условиям эксплуатации

• Общепромышленные. Работают в стандартных условиях при температуре до +40 °C.
• Взрывозащищенные. Предназначены для помещений с горючими газами. Конструкция исключает появление искр.
• Коррозионностойкие. Изготавливаются из нержавеющей стали или специальных пластиков. Применяются в бассейнах и на химических производствах.
• Высокотемпературные. Выдерживают нагрев свыше +400 °C. Основа систем дымоудаления.

По способу монтажа и конструктивному исполнению

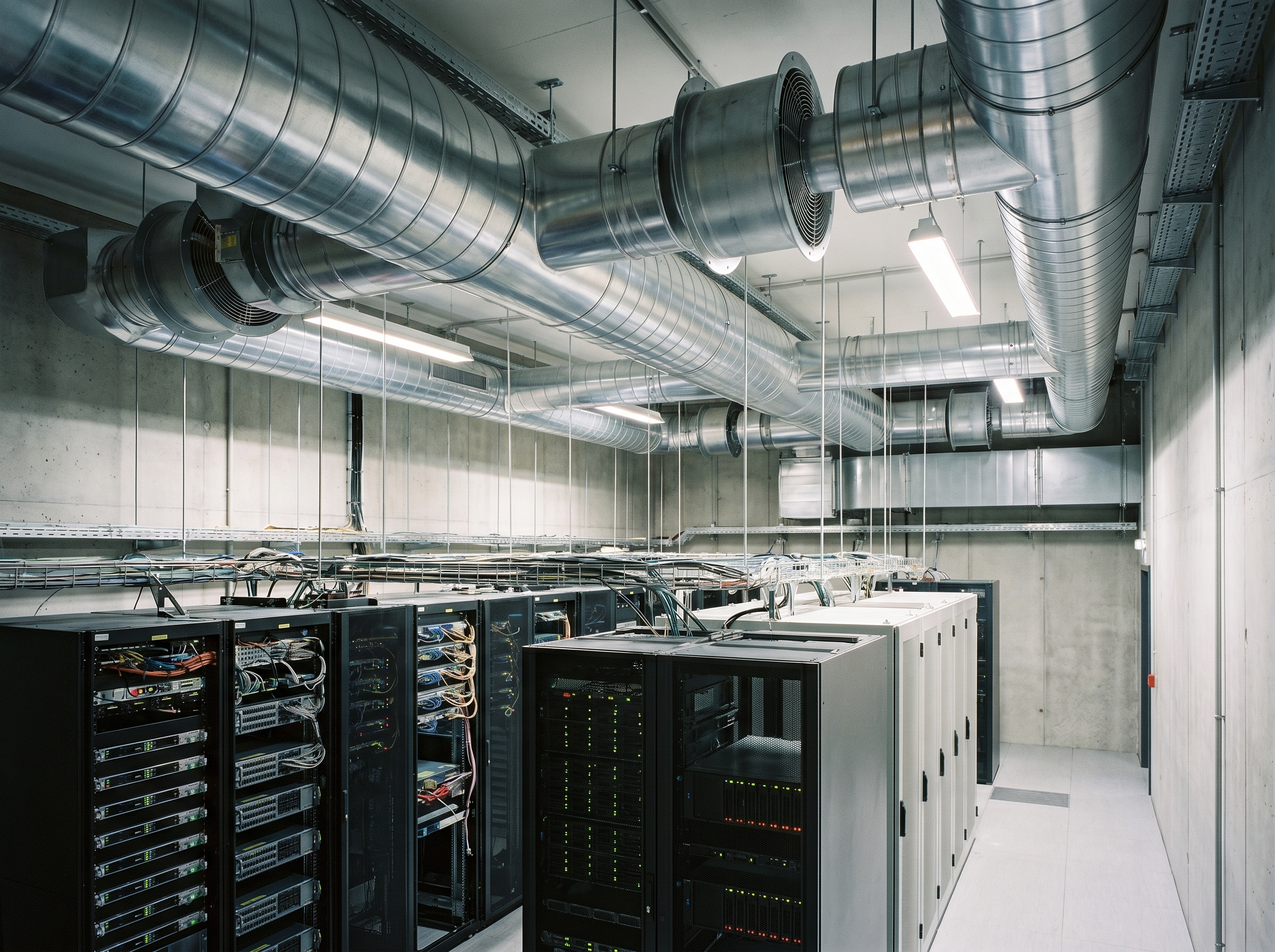

• Канальные. Встраиваются прямо в разрыв воздуховода. Бывают осевыми и центробежными.
• Крышные. Устанавливаются на кровле зданий для вытяжки отработанного воздуха через вентиляционные шахты.
• Оконные. Монтируются в оконный проем для простой вытяжной вентиляции без прокладки труб.

По типу привода

• Прямой привод. Рабочее колесо установлено прямо на вал двигателя. Отличается компактностью и минимальными потерями энергии.
• Ременной привод. Двигатель передает крутящий момент через ремень. Позволяет точно настроить обороты ротора.
• Муфтовый привод. Соединение через специальную муфту. Защищает мощные промышленные двигатели от перегрузок при старте.

Вопросы и ответы

Чем отличается осевой вентилятор от центробежного (радиального)?

Осевой перемещает воздух вдоль оси вращения, создавая объемный поток с низким давлением. Центробежный выбрасывает воздух перпендикулярно оси, формируя высокое давление, необходимое для продавливания воздуха по длинным трубам. Осевые модели дешевле и проще, центробежные — мощнее.

Чем канальный вентилятор отличается от осевого?

Канальный — это способ монтажа (установка внутрь трубы), а осевой — физический принцип работы. Канальный вентилятор вполне может быть осевым (для коротких прямых труб) или центробежным (для длинных систем с фильтрами).

Радиальный и центробежный вентилятор — это одно и то же?

Да, это синонимы. Оба термина описывают устройство, где воздух выбрасывается в радиальном направлении под действием центробежной силы. В быту чаще говорят «центробежный», в ГОСТах — «радиальный».

Сколько лопастей должно быть у хорошего вентилятора?

Для дома оптимальны модели с 5 или 7 лопастями. Пять лопастей дают хороший КПД, а семь работают чуть тише за счет равномерного распределения аэродинамической нагрузки. Гнаться за 9 лопастями не стоит — эффективность такого прибора будет ниже.

Какой тип вентилятора самый тихий?

Самые тихие — потолочные вентиляторы с размахом лопастей от 90 метров. За счет низких оборотов они выдают всего 25–35 дБ. Безлопастные модели также работают тихо на минимальной скорости, но начинают шуметь при увеличении мощности.

Какой вентилятор лучше для охлаждения большой комнаты?

Для помещений от 25 м² подойдет потолочный вентилятор или мощный напольный осевой прибор с производительностью от 3000 м³/ч. Потолочный обеспечит равномерную циркуляцию, а напольный даст сильный направленный поток.

Безопасен ли безлопастной вентилятор для детей?

Да, это самый безопасный тип. У него нет открытых вращающихся деталей, поэтому ребенок не сможет повредить пальцы. Кроме того, такие устройства невозможно опрокинуть так, чтобы обнажить опасные механизмы.

Как рассчитать нужную производительность по объему комнаты?

Умножьте площадь комнаты на высоту потолков, чтобы получить объем в кубических метрах. Затем умножьте результат на 3 (нормативный коэффициент обновления воздуха). Например, для комнаты 20 м² с потолками 2,7 м потребуется прибор производительностью не менее 162 м³/ч.

Какие функции вентилятора действительно нужны?

Самые полезные функции — наличие минимум трех скоростей, регулировка угла наклона и таймер отключения. Пульт ДУ сильно добавляет комфорта. Функции ионизации или ароматизации часто оказываются малоэффективными без полноценного HEPA-фильтра.

Можно ли оставлять вентилятор включенным на всю ночь?

Да, качественные приборы рассчитаны на длительную работу. Главное правило — не направляйте прямой поток воздуха на лицо или тело, чтобы избежать пересыхания слизистых. Направьте рабочую часть немного вверх или в сторону стены.

Заключение

Итак, какими же бывают вентиляторы?. По принципу работы они делятся на осевые (привычные лопастные), центробежные (мощные «улитки» для труб), диагональные (компромиссные) и безлопастные (безопасные и современные). Для дома лучше всего подходят осевые напольные или потолочные модели с 5–7 лопастями — они обеспечивают идеальный баланс между силой воздушного потока и тишиной работы. Выбирая устройство, ориентируйтесь на объем вашей комнаты и уровень шума на минимальной скорости.
