Как проверить компрессор холодильника?
Холодильник перестал морозить, но подозрительно гудит? Или, наоборот, затих и не подает признаков жизни? В большинстве случаев подозрение падает на компрессор — узел, отвечающий за циркуляцию хладагента. Его поломка часто означает дорогостоящий ремонт или даже покупку новой техники.
Но не спешите звонить в сервис. Проверка компрессора холодильника мультиметром — это процедура, которая поможет точно установить причину неисправности и, возможно, сэкономить на вызове мастера для первичной диагностики. Иногда проблема кроется в копеечном реле, а не в самом моторе.
В этой статье мы пошагово разберем, как самостоятельно проверить, рабочий ли у вашего холодильника компрессор. Мы будем опираться на актуальные сервисные руководства и наш собственный опыт.
Что нужно знать перед проверкой
Прежде чем хвататься за мультиметр, стоит проанализировать косвенные симптомы. Часто проблема кроется не в самом моторе, а в его «обвязке» — управляющей электронике, реле или проводке.
Признаки неисправности компрессора холодильника
Определить проблемы с мотором можно по звуку, температуре и общему поведению устройства. Достаточно просто понаблюдать за ним.
Основные настораживающие факторы:
- Непрерывный гул. Мотор работает без пауз, но температура в камерах не опускается. Это может указывать на износ поршневой группы или утечку фреона.
- Периодические щелчки. Вы слышите щелчок, затем короткое гудение (буквально 3–5 секунд) и снова щелчок. Так срабатывает тепловое реле, которое отключает заклинивший или сгоревший мотор, чтобы предотвратить перегрев.
- Сильный нагрев корпуса. Если к черному кожуху компрессора невозможно прикоснуться (температура выше 60–70 °C), агрегат, скорее всего, работает на износ.
- Масляные подтеки. Жирные следы на медных трубках рядом с мотором — верный признак разгерметизации контура и утечки хладагента вместе с маслом.
Если же холодильник, наоборот, пугающе тих, а компрессор не запускается вовсе, это тоже повод для диагностики.
Инструменты и меры безопасности

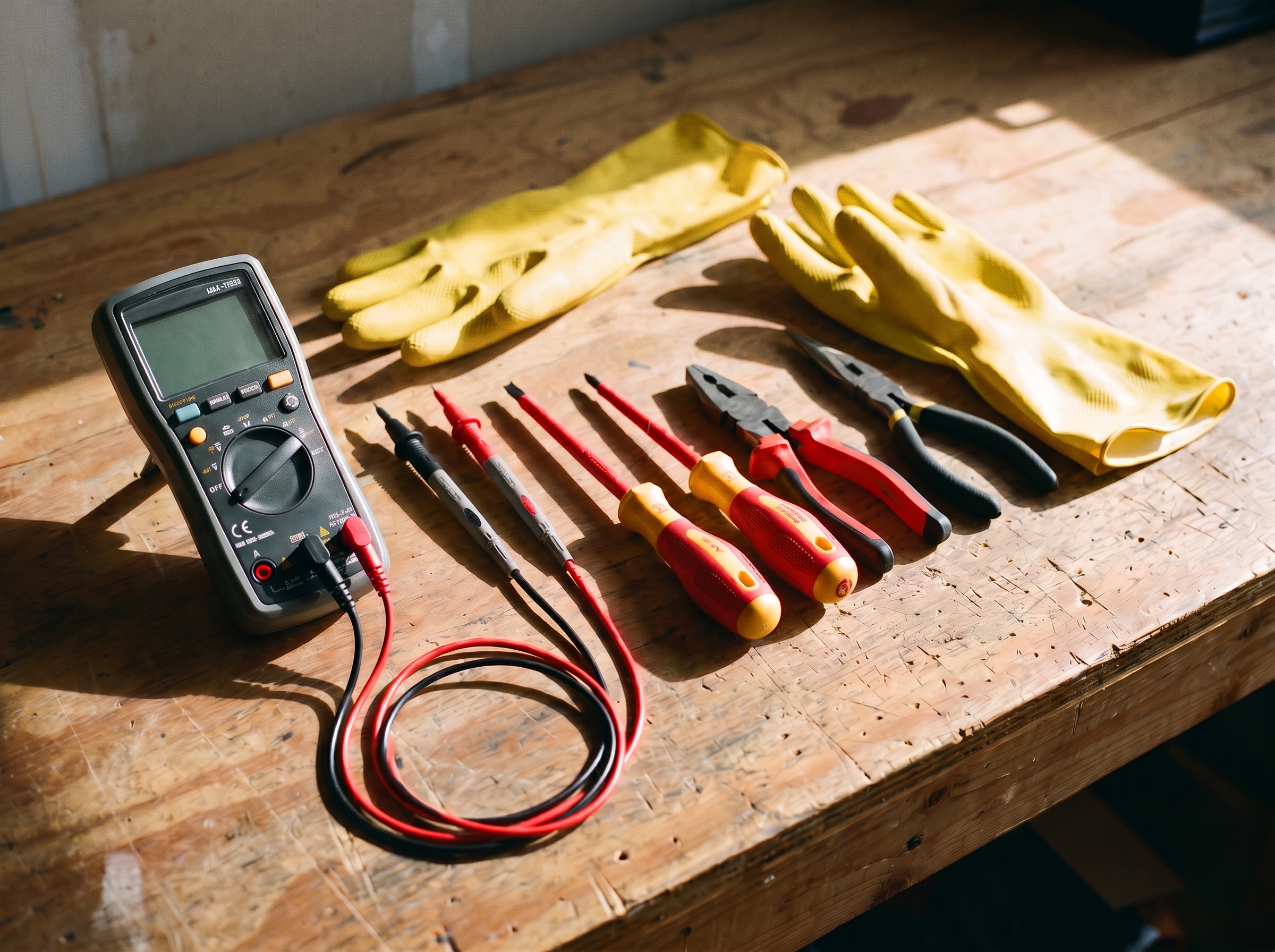

Любая работа с электрокомпонентами требует внимания и осторожности. Чтобы прозвонить компрессор холодильника безопасно, вам понадобятся:
- Цифровой мультиметр.
- Крестовая и плоская отвертки.
- Плоскогубцы или круглогубцы.
- Плотные диэлектрические перчатки.
Перед началом любых работ отключите холодильник от сети, вынув вилку из розетки. Недостаточно просто выключить его кнопкой. Подождите минимум 15 минут, чтобы давление в системе выровнялось, а конденсаторы разрядились.
210 элементов
Затем нужно снять защитный кожух в нижней задней части холодильника. Там вы увидите компрессор и подходящие к нему провода. На некоторых моделях есть пусковой конденсатор (небольшой бочонок). Он может сохранять опасный заряд даже после отключения от сети. Для полной безопасности, надев перчатки, возьмите отвертку с изолированной ручкой и аккуратно замкните ее жалом оба вывода конденсатора. Небольшая искра при этом — нормальное явление.
Как прозвонить компрессор мультиметром
Прозвонка мотора показывает целостность его внутренних электрических цепей — обмоток. Процедура практически одинакова для большинства классических (не инверторных) моделей холодильников, будь то Atlant, Indesit, LG или Bosch.

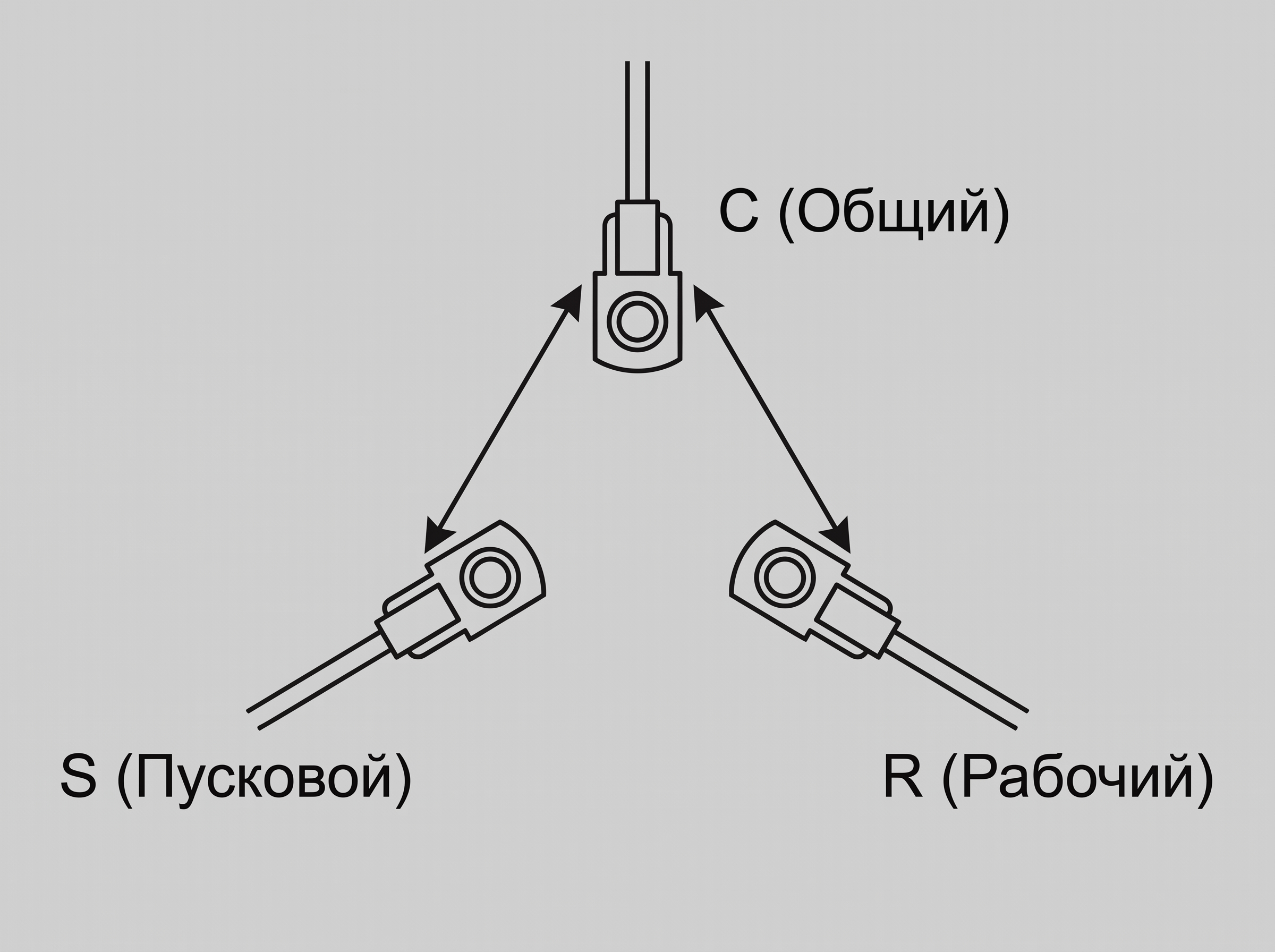

Схема расположения клемм компрессора
На корпусе компрессора вы найдете три металлических контакта (штырька), образующих треугольник. Они скрыты под пластиковой крышкой пускового реле. Каждый контакт имеет свое назначение:
- C (Common) — общий вывод. Это точка, где соединяются две внутренние обмотки.
- S (Start) — пусковой вывод. Подключается к обмотке, которая нужна только для старта двигателя.
- R (Run) — рабочий вывод. Подключен к главной обмотке, обеспечивающей постоянную работу мотора.
Вершина этого треугольника (чаще всего это общий контакт C) может быть направлена как вверх, так и вниз — это зависит от производителя компрессора.
Проверка сопротивления обмоток (рабочая и пусковая)
Суть диагностики — измерить электрическое сопротивление между всеми тремя контактами попарно.
- Снимите с контактов пусковое реле (обычно это черная или белая пластиковая коробочка). Иногда оно снимается с усилием.
- Переведите мультиметр в режим измерения сопротивления (значок Ома, Ω). Выберите диапазон до 200 Ом.
- Поочередно коснитесь щупами пар контактов: C-S, C-R и S-R. Запишите все три полученных значения.
Многофункциональный цифровой тестер
Главное правило исправного компрессора: сумма двух меньших значений сопротивления должна быть равна наибольшему. Формула выглядит так: R(S-R) ≈ R(C-S) + R(C-R). Погрешность в 1–2 Ома допустима.
Конкретные цифры зависят от мощности мотора, но для ориентира можно использовать следующую таблицу.
| Мощность компрессора | Сопротивление рабочей обмотки (C-R), Ом | Сопротивление пусковой обмотки (C-S), Ом | Суммарное сопротивление (S-R), Ом |
|---|---|---|---|
| 1/8 л.с. | 20–30 | 10–15 | 30–45 |
| 1/5 л.с. | 12–20 | 6–10 | 18–30 |
| 1/4 л.с. | 10–15 | 5–8 | 15–23 |
| 1/3 л.с. | 8–12 | 3–6 | 11–18 |
Значения в таблице — усредненные. У разных производителей (Embraco, Jiaxipera) они могут отличаться. Ключевым является не точное попадание в эти цифры, а соблюдение формулы сложения сопротивлений.
Проверка на короткое замыкание и обрыв
Если с формулой что-то не сходится, или мультиметр показывает странные значения, ищем дальше.
- Обрыв обмотки. Если при замере между любой парой контактов мультиметр показывает OL, 1 или значок бесконечности, это означает обрыв провода внутри обмотки. Такой мотор — кандидат на замену.
- Межвитковое замыкание. Если прибор показывает 0 или очень близкое к нулю сопротивление (менее 1 Ома), это говорит о коротком замыкании витков обмотки. Компрессор неисправен.
Самая опасная неисправность — пробой на корпус. Это значит, что изоляция провода внутри мотора разрушилась, и ток «утекает» на металлический кожух.
Как проверить пробой на корпус:
- Зачистите ножом или наждачкой небольшой участок медной трубки, выходящей из компрессора, до блеска.
- Один щуп мультиметра плотно прижмите к этой зачищенной трубке.
- Вторым щупом поочередно коснитесь каждого из трех контактов (C, S, R).
В норме мультиметр должен показывать бесконечное сопротивление (OL или 1). Если прибор показал любые цифры, отличные от бесконечности, — это пробой. Включать такой холодильник в сеть категорически запрещено!
Диагностика инверторного компрессора
Если у вас современный холодильник с инверторным мотором, проверка компрессора будет немного отличаться. У него тоже три вывода, но они обычно обозначаются как U, V, W.
Процедура проста: измерьте сопротивление между всеми парами (U-V, V-W, W-U). Все три значения должны быть одинаковыми (обычно в пределах 8–15 Ом). Если есть разница даже в 1–2 Ома, это указывает на неисправность обмоток. Проверка на пробой на корпус проводится так же, как и для обычного компрессора.
Проверка пускового реле
Итак, вы прозвонили обмотки, и все цифры сошлись. Пробоя на корпус нет. Но мотор все равно не запускается или отключается через пару секунд. В чем же дело?

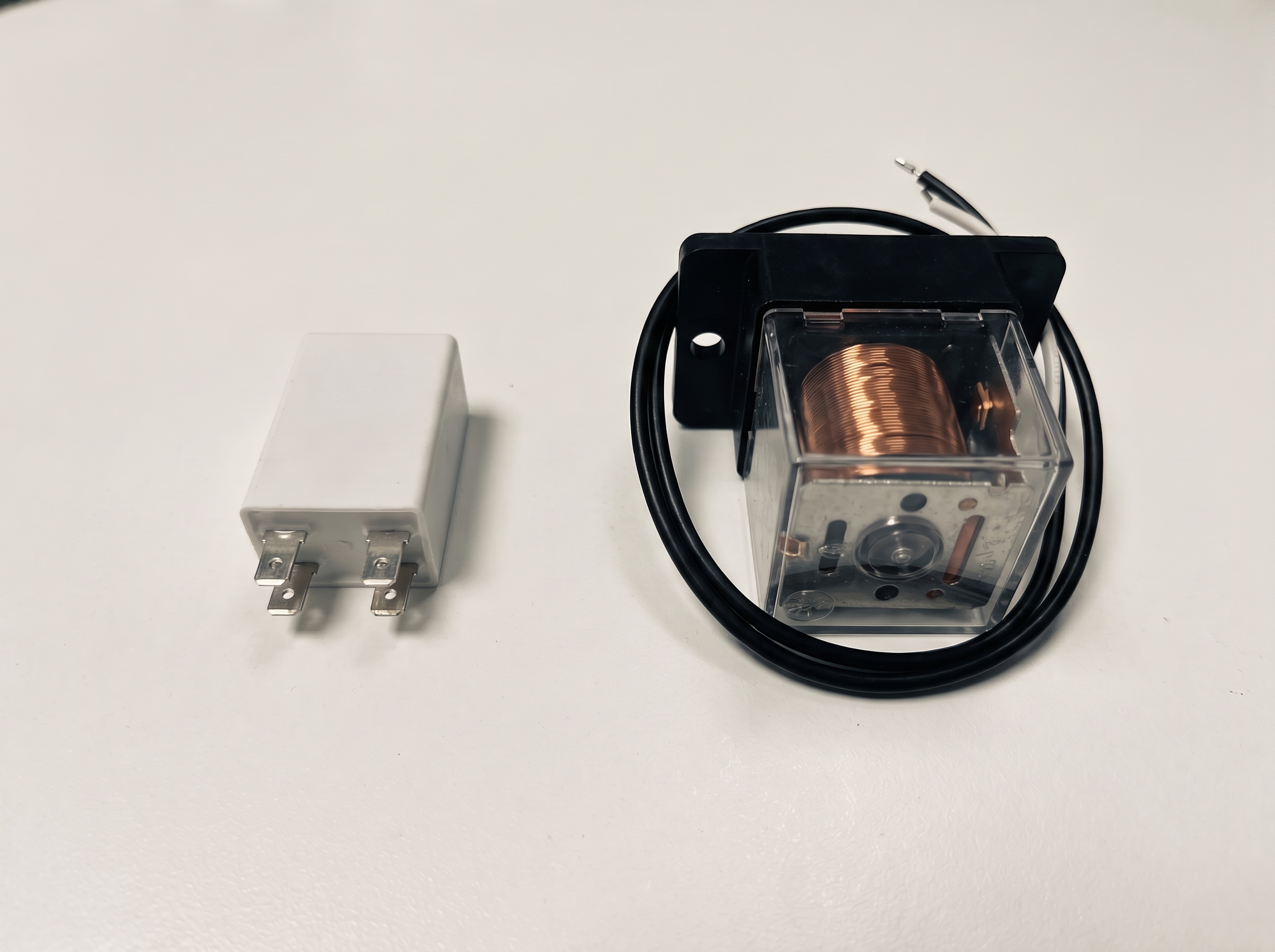

Очень часто виновником оказывается не компрессор, а пускозащитное реле — та самая коробочка, которую вы снимали с контактов. Его диагностика гораздо проще.
Визуальный осмотр и прозвон
Снимите реле и хорошенько его осмотрите на предмет подгоревших контактов, оплавленного пластика или запаха гари. Иногда достаточно просто потрясти его. Если внутри что-то гремит, как в погремушке, значит, позистор (таблетка внутри) рассыпался. Такое реле нужно менять.
«Гремят» обычно старые реле типа РТК или современные PTC-реле, где разрушился керамический элемент. Это достоверный, хоть и «дедовский» метод.
Если реле выглядит целым, его можно прозвонить. Как это сделать, зависит от типа реле (электромагнитное или позисторное), но в общем случае на исправном холодном реле контакты, идущие на пусковую обмотку, должны быть замкнуты.
Запуск компрессора напрямую без реле
Это — метод для опытных, который позволяет на 100% убедиться в исправности мотора. Он заключается в подаче напряжения 220 В напрямую на выводы компрессора, имитируя работу реле.
Мы настоятельно не рекомендуем делать это без опыта работы с высоким напряжением. Ошибка может привести к короткому замыканию, выгоранию клемм и даже возгоранию. Безопаснее и проще купить новое реле (оно недорогое) и подкинуть его для проверки.
Если вы все же решились, то суть метода в том, чтобы подать фазу и ноль на контакты C (общий) и R (рабочий), а затем на 1-2 секунды кратковременно замкнуть отверткой контакты R и S (пусковой). Если мотор запустился и ровно заработал — он абсолютно исправен, а проблема в реле или плате управления.
Вопросы и ответы
Нужно ли снимать компрессор с холодильника для прозвонки?
Нет, все измерения проводятся на месте, нужно лишь обеспечить доступ к его задней части.
Что означает OL на экране мультиметра при замере контактов?
Это Over Limit или обрыв цепи. Значит, провод внутри обмотки перегорел, и мотор неисправен.
Какое сопротивление обмоток считается нормой?
Главное не конкретные цифры, а формула: сумма сопротивлений рабочей (C-R) и пусковой (C-S) обмоток должна равняться сопротивлению между ними (S-R).
Зачем разряжать конденсатор перед работой?
Он накапливает высоковольтный заряд и может повредить мультиметр или ударить током даже при отключенном от сети холодильнике.
Холодильник щелкает каждые пару минут и не включается — это компрессор?
Щелчки издает защитное реле. Вероятнее всего, оно пытается запустить заклинивший мотор или само реле неисправно.
Мотор сильно греется, но не морозит. Обмотки в порядке?
Если ток и сопротивление в норме, то электрическая часть, скорее всего, исправна. Проблема может быть в механике (износ клапанов) или в утечке хладагента.
Что делать, если компрессор бьет током?
Немедленно отключить холодильник от сети и больше не включать! Пробой на корпус опасен для жизни. Требуется замена компрессора специалистом.
Правда ли, что компрессор не чинят?
Да, бытовые герметичные компрессоры неразборные. Их меняют целиком. Перемотка обмоток в кустарных условиях экономически нецелесообразна и ненадежна.
Как часто ломается пусковое реле по сравнению с мотором?
По нашей сервисной статистике, реле выходит из строя примерно в 3-4 раза чаще, чем сам компрессор.
Можно ли проверить инверторный компрессор по той же схеме?
Частично. Сопротивление измеряется между тремя выводами (U, V, W), и все три значения должны быть абсолютно одинаковыми. Но полная диагностика инверторной системы сложнее и требует специального оборудования.
Заключение
Как видите, проверка компрессора холодильника мультиметром — задача вполне выполнимая. Следуя нашей пошаговой инструкции и соблюдая меры безопасности, вы сможете с высокой точностью определить, «мертв» ли мотор, или проблема в чем-то другом.
Если диагностика показала обрыв обмотки или пробой на корпус — увы, без вызова мастера не обойтись. Замена компрессора требует специального оборудования для пайки и заправки системы фреоном. Но если обмотки целы, есть огромный шанс, что вы отделаетесь легким испугом и заменой копеечного пускового реле. А это уже совсем другая история и совсем другие расходы.
