Как рассчитать мощность и время работы ИБП для газового котла

Газовый котёл использует топливо для тепла, но его автоматика, насос, вентилятор и розжиг зависят от электричества. При отключении сети котёл может остановиться, а зимой это приводит к остыванию дома и риску размораживания системы. ИБП поддерживает питание, сглаживает просадки и даёт время на восстановление сети или запуск резервного источника.

Выбор начинают с электрической нагрузки, а не с тепловой мощности котла. Надпись 24 кВт на котле означает мощность нагрева газа, но не показывает, сколько ватт потребляет электроника. Для расчёта нужны данные самого котла, циркуляционного насоса, внешних насосов, автоматики и другого оборудования, которое подключат к ИБП.

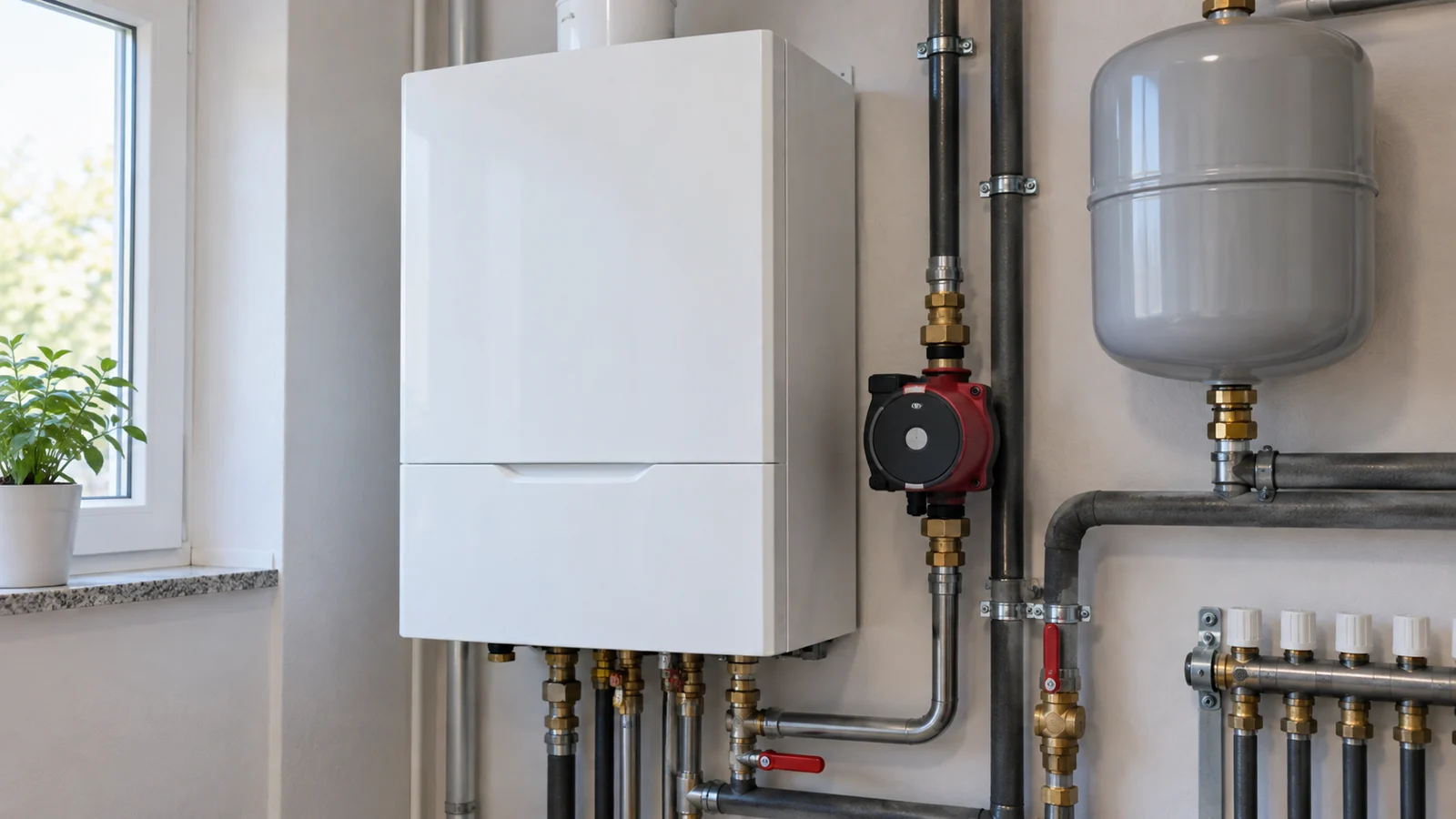

Какие устройства входят в нагрузку

Составьте список приборов:

• плата управления котла;
• насос внутри котла;
• вентилятор или турбина закрытой камеры;
• внешний циркуляционный насос;
• насос тёплого пола;
• сервоприводы и контроллеры;
• роутер, если нужен удалённый контроль.

Мощность каждого устройства указана на шильдике или в инструкции. Если насос имеет несколько режимов, берут максимальное значение. Для котла с несколькими насосами считают их одновременно работающий режим, а не только среднее потребление.

Сумма рабочих мощностей даёт базовую нагрузку. Затем добавляют запас на пусковой ток и погрешность измерений. Насос в момент запуска может кратковременно потребить больше, чем указано для обычной работы.

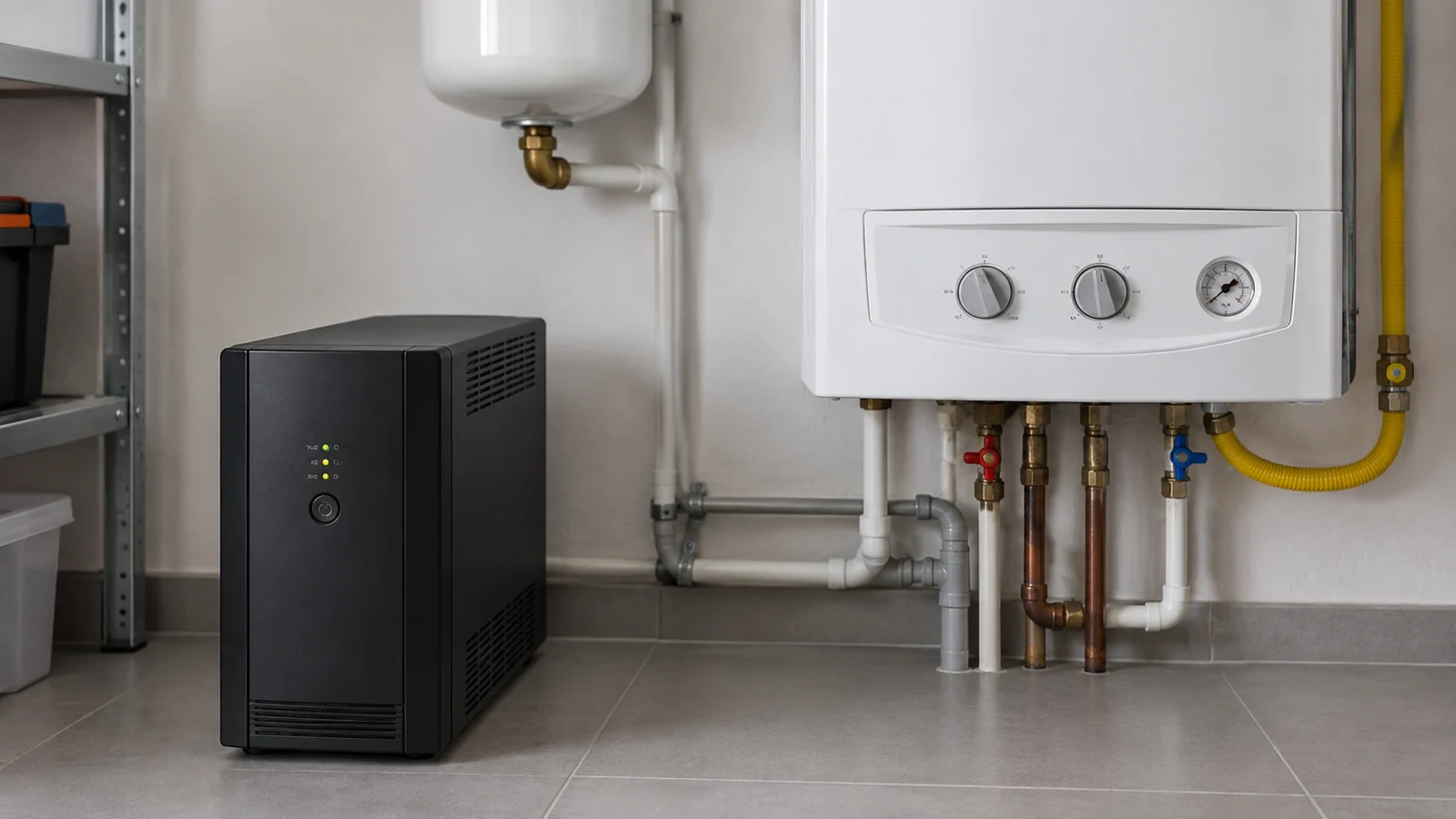

Как выбрать мощность ИБП

ИБП указывают в ватт-амперах, а иногда отдельно в ваттах. Сравнивать только число VA с потреблением в ваттах нельзя. Важна активная мощность, которую источник способен отдать на выходе, и коэффициент мощности.

Пример: котёл потребляет 120 Вт, внешний насос 90 Вт, автоматика 20 Вт. Рабочая нагрузка составляет 230 Вт. С запасом 25–30% получается около 290–300 Вт. Но если насос имеет заметный пусковой ток, ИБП должен выдержать кратковременный пик. Поэтому модель выбирают не ровно на 300 Вт, а с дополнительным резервом, который указан в её паспорте.

Для бытовой системы часто рассматривают ИБП с запасом по активной мощности и номиналом от нескольких сотен вольт-ампер, но точный размер зависит от оборудования. Если к котлу добавляют мощный насос, ориентир меняется. Нельзя переносить расчёт от одного дома на другой.

Зачем нужна чистая синусоида

На выходе ИБП может быть чистая синусоида или приближённая форма. Насосы, вентиляторы и некоторые платы котлов рассчитаны на корректное переменное напряжение. При аппроксимированной синусоиде двигатель может гудеть, перегреваться или не запускаться, а фазозависимый котёл выдавать ошибку.

Для газового котла обычно выбирают ИБП с чистой синусоидой. Это должно быть прямо указано в документации, а не в рекламной подписи продавца. Если производитель котла требует определённую форму напряжения, его условие имеет приоритет.

Проверяют и параметры перехода на батарею. Чем меньше пауза, тем ниже риск перезапуска автоматики, но конкретная совместимость зависит от котла. У онлайн-модели нагрузка постоянно питается через преобразователь, а у линейно-интерактивной схема переключается при исчезновении сети. Обе топологии могут работать, если подходят котлу и сети.

Как учесть фазозависимость

Некоторые котлы чувствительны к правильному расположению фазы и нуля. При питании от ИБП они могут не запуститься, даже если напряжение и частота в норме. Перед покупкой выясните, относится ли ваш котёл к фазозависимым моделям и какие требования указаны в инструкции.

Не соединяйте ноль, землю и выход ИБП самовольно. Перемычки и изменения схемы выполняют только по документации оборудования и с участием специалиста. Неправильное подключение создаёт риск поражения током и повреждения инвертора.

Проверьте наличие защитного проводника, полярность, режим байпас и работу от батареи. Тест проводят после монтажа, когда котёл запускается, насос работает без необычного гула, а автоматика не выдаёт ошибок.

Как рассчитать время автономной работы

Упрощённая формула выглядит так:

T ≈ (U × C × η × K) / P

где T это время в часах, U напряжение аккумулятора, C ёмкость в ампер-часах, η КПД преобразователя, K допустимая доля использования ёмкости, а P средняя мощность нагрузки в ваттах.

Например, аккумулятор 12 В и 100 А·ч содержит теоретически 1200 Вт·ч. На практике часть энергии теряется в ИБП, а аккумулятор не всегда безопасно разряжать до нуля. При нагрузке 150 Вт расчётное время будет заметно меньше 8 часов после учёта КПД и допустимой глубины разряда.

В реальной системе котёл и насос работают циклично. Средняя мощность может быть ниже суммы паспортных максимумов, но расчёт по минимальному потреблению опасен. Для гарантии берут режим, при котором насосы включаются одновременно, а затем проверяют автономность тестом.

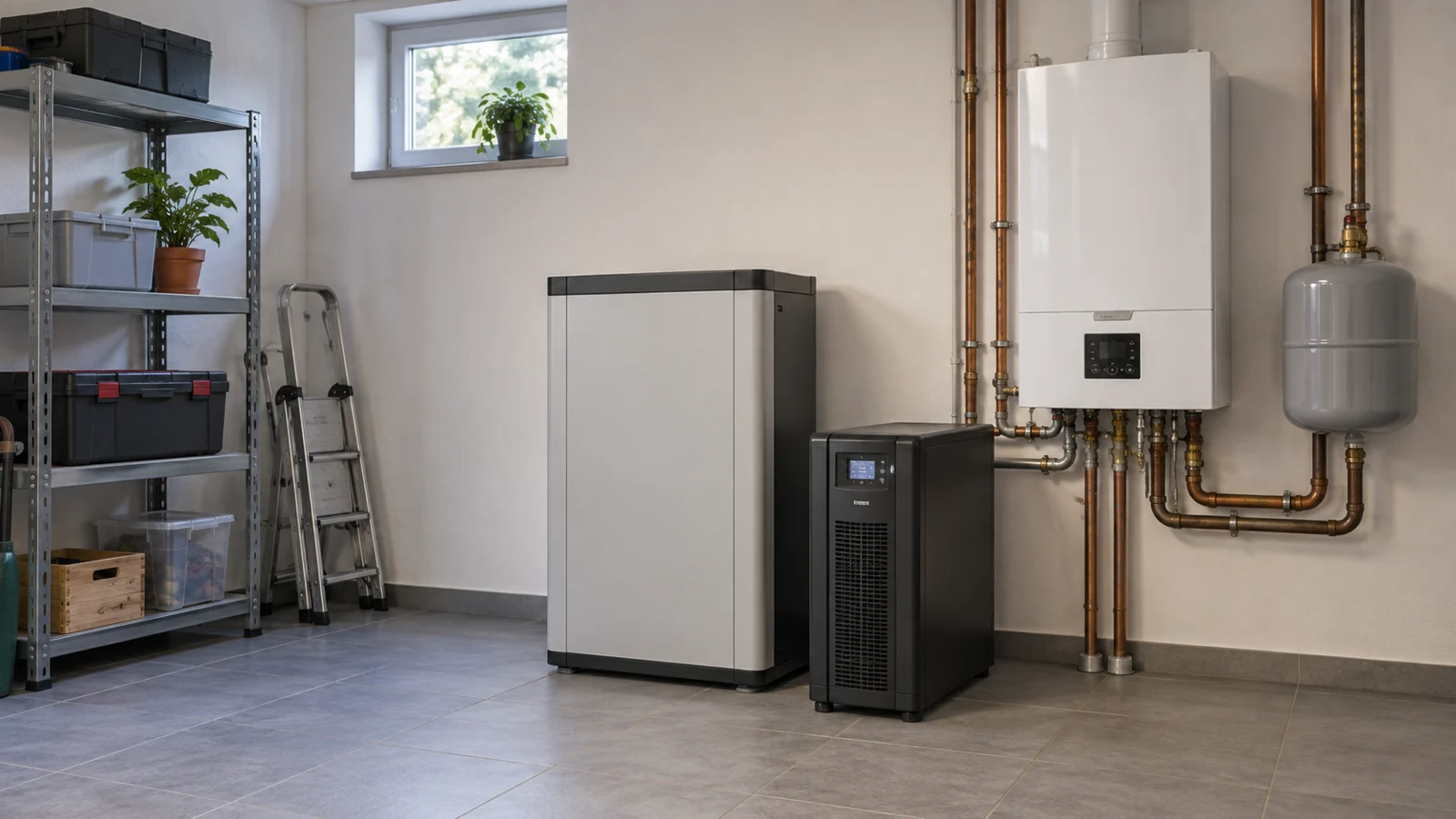

Как выбрать внешний аккумулятор

ИБП должен поддерживать внешний аккумулятор нужного напряжения и типа. Уточните количество батарей в цепи: 12, 24 или 48 В. Нельзя подключать аккумулятор другого напряжения только потому, что его ёмкость больше.

Проверяют:

• напряжение батарейной шины;
• допустимую ёмкость;
• ток заряда;
• тип аккумулятора;
• режим буферной работы;
• защиту от глубокого разряда;
• вентиляцию и температуру места установки.

Автомобильный аккумулятор не всегда подходит для постоянной работы в буферном режиме. ИБП может требовать AGM, GEL или другой тип, указанный производителем. Литиевые батареи требуют совместимой системы управления и зарядного профиля.

Большая ёмкость увеличивает время автономии, но также продлевает заряд. Если электричество появляется на короткий срок, проверьте, успеет ли ИБП восполнить заряд до следующего отключения. Состояние старого аккумулятора измеряют нагрузочным тестом, а не только напряжением без нагрузки.

Стабилизация напряжения и режим байпас

ИБП может стабилизировать входное напряжение и защищать электронику от просадок. Диапазон допустимого входа и способ перехода на батарею смотрят в паспорте. Если напряжение часто выходит за пределы, источник может расходовать ресурс аккумулятора даже при коротких провалах.

Байпас передаёт питание от сети напрямую или по схеме, предусмотренной производителем. При неисправности преобразователя это помогает сохранить питание, но часть функций защиты может быть недоступна. Уточните, как работает байпас при перегрузке, разряженной батарее и неисправности.

ИБП не заменяет автомат защиты, УЗО и правильное заземление. Он устанавливается в безопасном сухом месте с вентиляцией, без близкого контакта с газовыми трубами и нагревательными поверхностями.

Практический порядок выбора

1. Запишите потребление котла и всех насосов.
2. Определите максимальный одновременный режим.
3. Добавьте запас на пусковой ток.
4. Проверьте требование к чистой синусоиде.
5. Уточните фазозависимость и схему заземления.
6. Рассчитайте батарею по нужному времени отключения.
7. Проверьте напряжение внешнего аккумулятора и ток заряда.
8. Уточните работу стабилизатора, байпаса и перехода на батарею.
9. После установки протестируйте котёл под реальной нагрузкой.

Если нужен резерв на 5–8 часов, одной цифры мощности ИБП недостаточно. Время определяет ёмкость аккумуляторов, а возможность запуска определяют форма сигнала, пусковой ток и совместимость с котлом.

Что проверить после установки

Сначала запускают котёл от сети и смотрят рабочий режим. Затем имитируют отключение электричества по инструкции к ИБП. Котёл не должен уходить в ошибку, насос не должен гудеть, а ИБП не должен перегреваться.

Измеряют фактическое время работы и время заряда после восстановления сети. Если автономность намного ниже расчёта, проверяют нагрузку, состояние батареи, температуру и настройки отключения. Нельзя разряжать аккумулятор до аварийного отключения регулярно без необходимости.

Монтаж и проверку фазозависимого котла поручают специалисту. При запахе газа, ошибках горения или срабатывании защиты сначала прекращают эксплуатацию и вызывают сервис, а не меняют перемычки на выходе ИБП.

Вопросы и ответы

Какой мощности ИБП хватит для газового котла?

Считают потребление котла, насосов и автоматики, затем добавляют запас на пусковой ток. Тепловую мощность котла в кВт для этого расчёта не используют. Важна активная мощность ИБП в ваттах, а не только номинал в VA.

Нужна ли чистая синусоида для котла?

В большинстве систем с насосом и чувствительной автоматикой её выбирают как базовое требование. Аппроксимированный сигнал может вызвать гул, ошибки или проблемы с запуском. Окончательное условие смотрят в инструкции котла и насоса.

На сколько часов хватит аккумулятора 100 А·ч?

Точное время зависит от напряжения батареи, средней нагрузки, КПД ИБП и допустимой глубины разряда. Аккумулятор 12 В и 100 А·ч содержит теоретически 1200 Вт·ч, но использовать весь запас без потерь нельзя. Для расчёта нужны реальные ватт-часы нагрузки.

Можно ли подключить компьютерный ИБП к газовому котлу?

Не любой компьютерный ИБП подходит. У многих моделей нет чистой синусоиды, недостаточен запас по пусковому току или не предусмотрено подключение внешних аккумуляторов. Сначала сверяют характеристики котла, насоса и источника.

Что делать, если котёл не запускается от ИБП?

Отключите нагрузку и проверьте форму сигнала, фазозависимость, заземление, полярность и режим работы по инструкции. Не устанавливайте перемычки самостоятельно. Если проблема сохраняется, нужен специалист по котлу и электропитанию.

Какой аккумулятор выбрать для ИБП котла?

Тот тип и напряжение, которые поддерживает конкретный ИБП. Учитывают буферный режим, ток заряда, допустимую ёмкость и место установки. Автомобильная батарея подходит не для каждой системы.

ИБП для котла выбирают по электрической нагрузке и времени автономии. Сначала складывают потребление оборудования, затем учитывают пусковой ток, чистую синусоиду, фазозависимость и батарейную шину. После монтажа обязательна проверка под реальной нагрузкой, потому что расчёт без теста не подтверждает совместимость.
