Как работает холодильник: принцип и устройство простыми словами

Большинство людей открывают холодильник несколько раз в день и никогда не задумываются о том, что происходит внутри. А между тем за дверцей с магнитной резинкой работает физика — та же, что и в кондиционерах, тепловых насосах и промышленных морозильных установках. Разберём по порядку: что внутри, как оно работает и почему когда холодильник гудит — это хорошо.

Понимание принципов работы помогает грамотно установить технику, правильно эксплуатировать, вовремя распознать признаки неисправности и понять, чинить ли самостоятельно или вызывать мастера.

Супер простое объяснение

Холодильник не производит холод. Он перекачивает тепло из камеры наружу. Внутри циркулирует специальный газ — хладагент, который поочерёдно сжимается и расширяется, поглощая тепло в одном месте и отдавая его в другом. По сути, это тепловой насос: берём тепло у продуктов и выбрасываем его в кухню.

Весь холодильный цикл состоит из четырёх этапов.

Устройство холодильника

Холодильник состоит из семи ключевых элементов, каждый из которых решает конкретную задачу.

1. Компрессор

Компрессор — электрический насос, который сжимает газообразный хладагент и гоняет его по контуру. Именно он создаёт разницу давлений, без которой весь цикл не работает. Когда холодильник «включается» — вы слышите характерное гудение. Это запускается компрессор.

По конструкции компрессоры делятся на три основных типа.

Инверторные компрессоры встречаются в большинстве моделей среднего и высокого ценового сегмента. Они снижают обороты мотора, плавно поддерживая нужную температуру — это уменьшает нагрузку на электросеть при пуске и продлевает срок службы.

Линейные компрессоры создают уровень шума около 20 дБ — они заметно тише поршневых моделей, что в небольшой квартире будет иметь большое значение. Но такие холодильники будут стоить дороже классических.

2. Хладагент

Хладагент — рабочее вещество, которое циркулирует по замкнутому контуру и переносит тепло. Его главное свойство: он легко переходит из жидкого состояния в газообразное и обратно при относительно невысоком давлении.

Несколько десятилетий назад в бытовых холодильниках использовали фреон R12 — эффективный, но разрушающий озоновый слой. После подписания Монреальского протокола (1987 год) промышленность перешла сначала на R134a, а затем на изобутан R600a — природный углеводород с минимальным воздействием на климат.

R600a — горючий газ, поэтому его количество в контуре строго ограничено (обычно 50–130 г). При утечке в закрытом помещении он может воспламениться, поэтому холодильники с R600a нельзя устанавливать рядом с открытым огнём. Если почувствовали запах, напоминающий газ для зажигалок, — проветрите помещение и вызовите мастера.

3. Конденсатор

Конденсатор — радиатор, через который холодильник отдаёт тепло в окружающий воздух. Горячий сжатый газ проходит по трубкам конденсатора, остывает и превращается в жидкость. Именно поэтому задняя стенка холодильника всегда тёплая — это не плохо, наоборот, значит, что холодильник работает правильно.

В старых моделях конденсатор можно было увидеть воочию: решётку из трубок на задней стенке. В современных холодильниках его чаще всего вставляют в боковые стенки корпуса — внешне прибор выглядит аккуратнее, но важнее становится поддерживать свободную вентиляцию вокруг. Минимальные зазоры (5–10 см с боков и сзади) снижают нагрузку на компрессор и уменьшают энергопотребление.

Линейные компрессоры снижают общее энергопотребление на 20–30% за счёт меньших термодинамических потерь в конденсаторе. Опять же, благодаря плавному регулированию. Грубо говоря, такой холодильник работает эффективнее и при этом дешевле в эксплуатации.

Раз в год стоит очищать конденсатор от пыли пылесосом с мягкой насадкой — скопившаяся пыль ухудшает теплоотдачу и заставляет компрессор работать интенсивнее.

4. Испаритель

Испаритель — холодный радиатор внутри камеры. Холодная жидкость поступает в испаритель, давление падает, и она начинает кипеть при очень низкой температуре (от –20 до –30 °C). При кипении жидкость поглощает тепло — а забирает его она у продуктов на полках.

Испаритель — то место, где образуется иней и наледь. В капельных системах лёд нарастает на стенках испарителя, а потом стекает и испаряется. В системах No Frost вентилятор разгоняет воздух по камере, а нагреватель периодически размораживает испаритель автоматически.

5. Капиллярная трубка (дроссель)

Капиллярная трубка — узкое «горлышко» контура длиной 2–4 м, свёрнутое в спираль. Её внутренний диаметр составляет около 0,5–2 мм. Проходя через это сужение, жидкий хладагент теряет давление и резко охлаждается. Принцип похож на то, что происходит с газом из баллончика для заправки зажигалок: стоит нажать — и выходное отверстие покрывается инеем.

Если трубка засорилась или деформировалась, хладагент перестаёт нормально расширяться, и температура в камере перестаёт снижаться до заданного значения. Косвенный признак — термометр в камере показывает выше +8 °C при установке термостата на максимальное охлаждение.

6. Терморегулятор (термостат)

Термостат контролирует температуру в камере и управляет работой компрессора. Он измеряет температуру воздуха или испарителя и отправляет сигнал: включить компрессор или выключить. В старых моделях это механическое реле с капиллярной трубкой-датчиком, в современных — электронный датчик с микроконтроллером.

7. Теплоизоляция

Стенки холодильника заполнены вспененным полиуретаном толщиной 30–80 мм. Этот материал практически не проводит тепло, поэтому холод удерживается внутри, а тепло снаружи медленно проникает в камеру. Качество изоляции напрямую влияет на энергопотребление: чем толще и плотнее пена, тем реже включается компрессор.

Уплотнитель на дверце (магнитная резинка) — тоже часть изоляционного контура. Если резинка износилась и пропускает воздух, компрессор будет работать почти непрерывно, а счёт за электричество заметно вырастет. Проверить уплотнитель просто: вложите лист бумаги между дверцей и корпусом и закройте дверь. Если лист легко вытаскивается — уплотнитель пора менять.

Чтобы резинка не потеряла эластичность, её нужно периодически чистить раствором пищевой соды (1 ст. л. на 1 л воды).

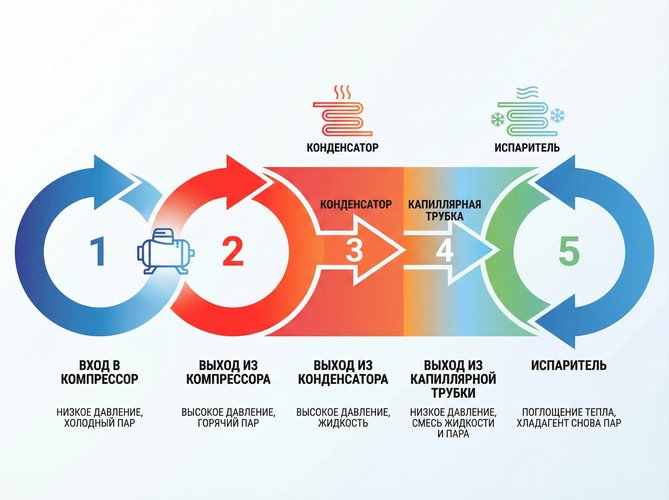

Полный цикл работы

Рассмотрим процесс пошагово — от момента, когда компрессор включается, до момента, когда он отключается.

Этап 1. Сжатие газа

Газообразный хладагент при низком давлении и низкой температуре поступает в компрессор. Компрессор сжимает его — давление растёт, температура газа резко повышается (до +60…+80 °C). При сжатии молекулы газа сталкиваются чаще и сильнее, поэтому температура растёт.

Наглядная аналогия: попробуйте быстро накачать велосипедное колесо ручным насосом. Металлический корпус насоса около клапана нагреется — именно потому, что вы сжимаете воздух.

Этап 2. Отвод тепла

Горячий газ под высоким давлением поступает в конденсатор. Здесь он отдаёт тепло в воздух кухни и постепенно остывает. Когда температура падает ниже точки конденсации, газ превращается в жидкость — так же, как пар превращается в воду на холодном окне. Жидкий хладагент по-прежнему находится под высоким давлением.

Этап 3. Расширение

Жидкий хладагент под высоким давлением подходит к капиллярной трубке. Проходя через узкое сечение, он резко теряет давление — и его температура мгновенно падает до –20…–30 °C. Часть жидкости при этом сразу испаряется, образуя смесь жидкости и пара.

Этап 4. Поглощение тепла

Холодная смесь поступает в испаритель внутри камеры. При низком давлении хладагент кипит и поглощает тепло с окружающих поверхностей. Продукты на полках отдают своё тепло испарителю и охлаждаются. Хладагент полностью превращается в газ.

Этап 5. Возврат в компрессор

Газообразный хладагент при низком давлении и низкой температуре снова поступает на вход компрессора. Цикл замкнулся. Этот процесс повторяется непрерывно, пока термостат не зафиксирует достижение заданной температуры и не отключит компрессор.

Типы систем охлаждения

Бытовые холодильники бывают разных типов. Отличаются они конструкцией системы охлаждения. От неё зависит удобство эксплуатации, требуемый уход и уровень шума.

Капельная система vs No Frost

Оба типа используют один и тот же термодинамический цикл. Разница — в том, как организовано охлаждение камеры и как решается проблема намерзания льда.

Капельная система подходит тем, кто хранит много свежих продуктов: более высокая влажность продлевает срок хранения зелени, фруктов и мясных блюд без упаковки.

No Frost удобнее для тех, кто не хочет заниматься разморозкой и часто кладёт в камеру много разных продуктов — температура выравнивается быстрее.

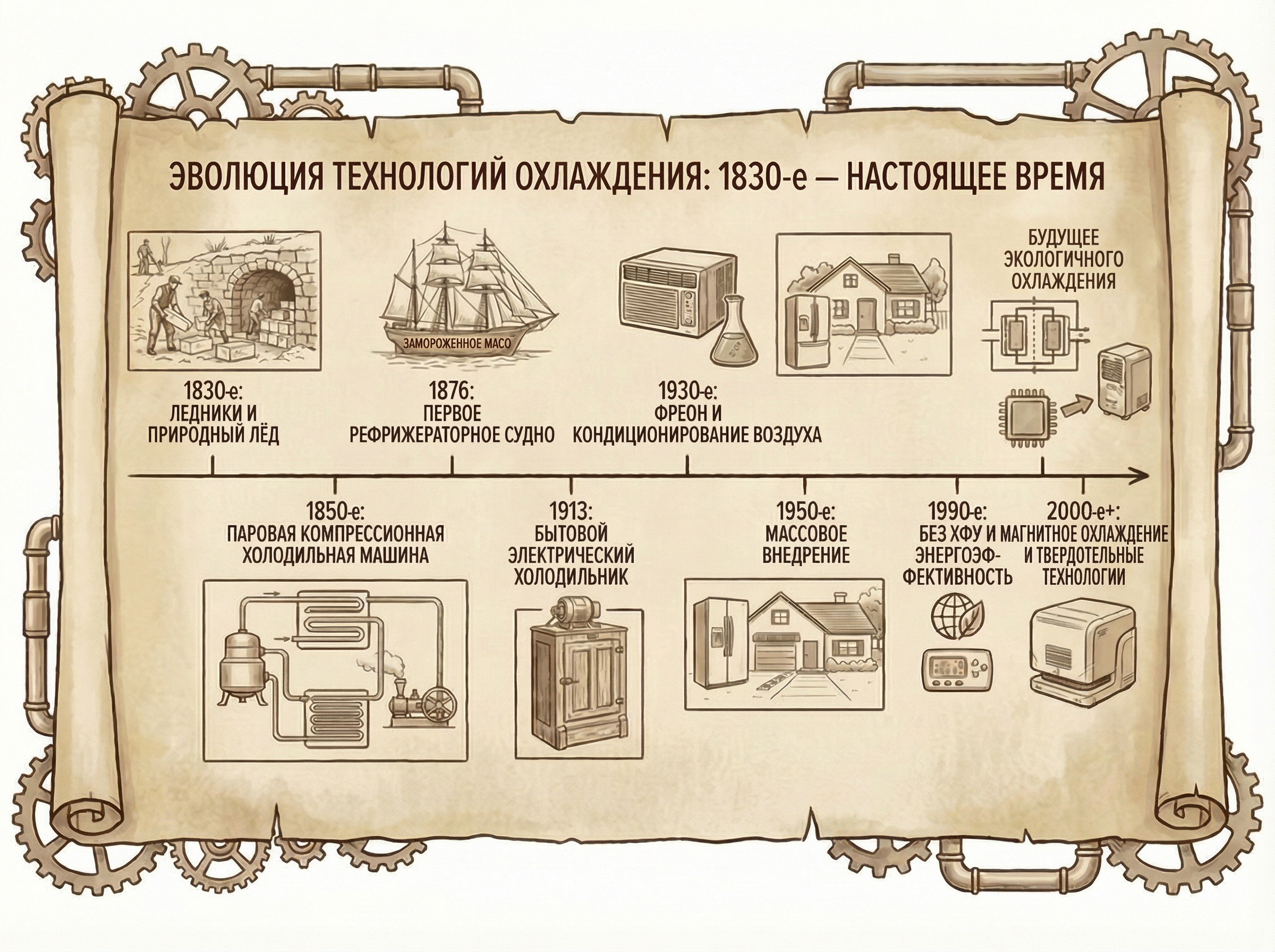

Экскурс в историю

Холодильник в нынешнем виде появился не сразу — его эволюция заняла почти два века.

До XIX века продукты хранили в ледяных ямах, погребах и ледниках: лёд заготавливали зимой и использовали всё лето. В Москве и Петербурге существовали целые предприятия по торговле льдом.

1834 год — американский изобретатель Джейкоб Перкинс получил первый патент на компрессионную холодильную машину. Принцип работы был тем же, что используется в холодильниках до сих пор.

1913 год — появился первый бытовой электрический холодильник для домашнего использования (Domelre, США).

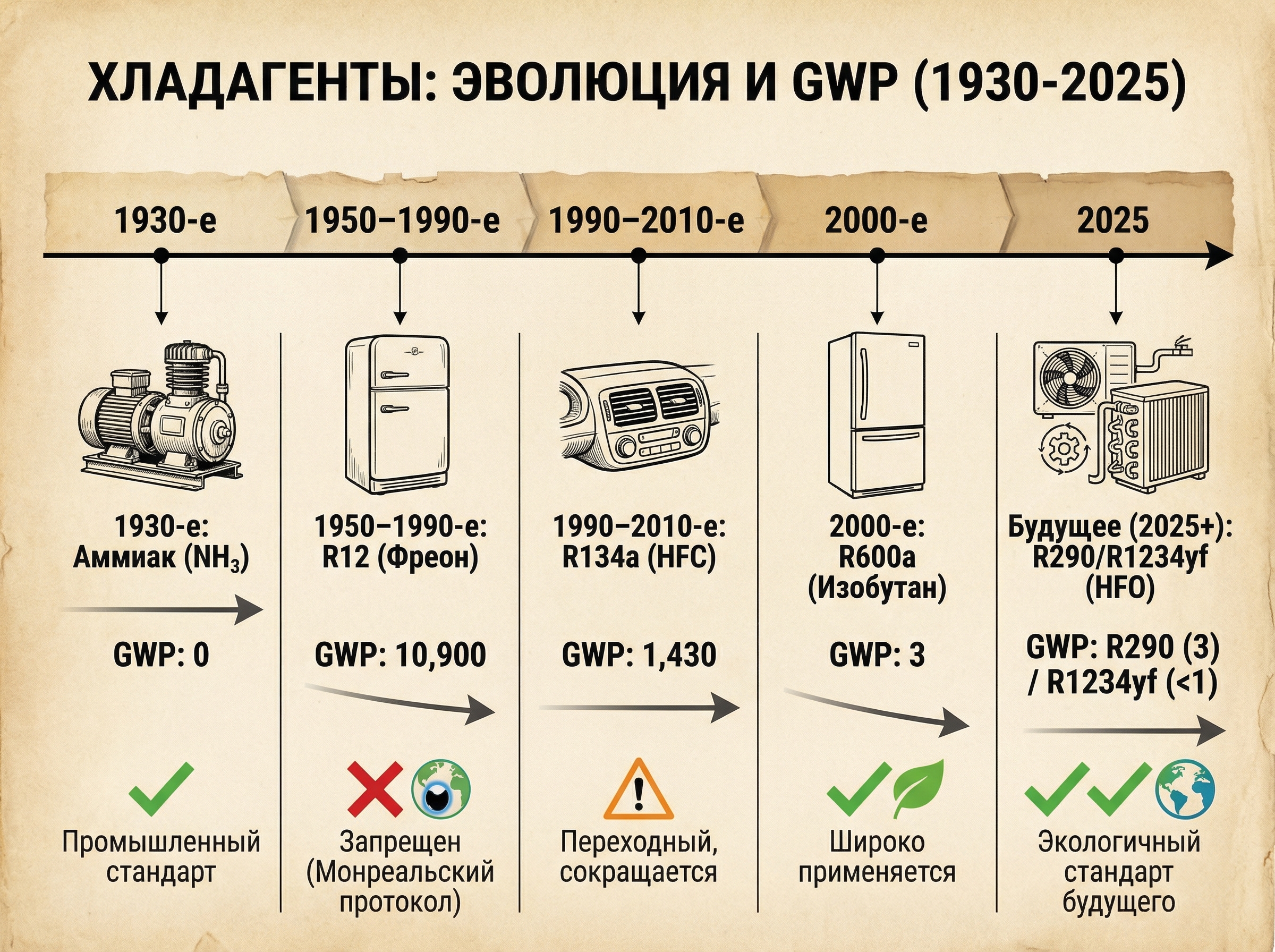

1930-е годы — Dupont и General Motors разработали хлорфторуглероды (фреоны). Они были безопасны для людей и казались идеальными хладагентами, пока в 1970-х учёные не выяснили, что они разрушают озоновый слой.

1987 год — Монреальский протокол: 197 стран договорились поэтапно отказаться от озоноразрушающих веществ.

2000-е–2020-е — массовый переход на R600a (изобутан) в бытовой технике и гидрофторолефины (HFO) в коммерческом оборудовании.

Что будет дальше? Исследователи работают над несколькими направлениями.

Магнитное охлаждение основано на магнетокалорическом эффекте: некоторые сплавы нагреваются при намагничивании и охлаждаются при размагничивании. Такая система обходится без компрессора и хладагента, работает почти бесшумно. Пока что реальных испытаний не так много, так что до коммерческого распространения ещё долго.

Термоэлектрические системы (на основе элемента Пельтье) уже используются в мини-холодильниках и автомобильных сумках-холодильниках. Они бесшумны, но пока заметно менее эффективны, чем компрессорные.

Хладагенты нового поколения — R290 (пропан) и HFO-1234yf с потенциалом глобального потепления (GWP) близким к 1. Их активно внедряют в бытовую технику активно в Европе, так что тенденция наверняка распространится и на другие рынки.

Практические эксперименты

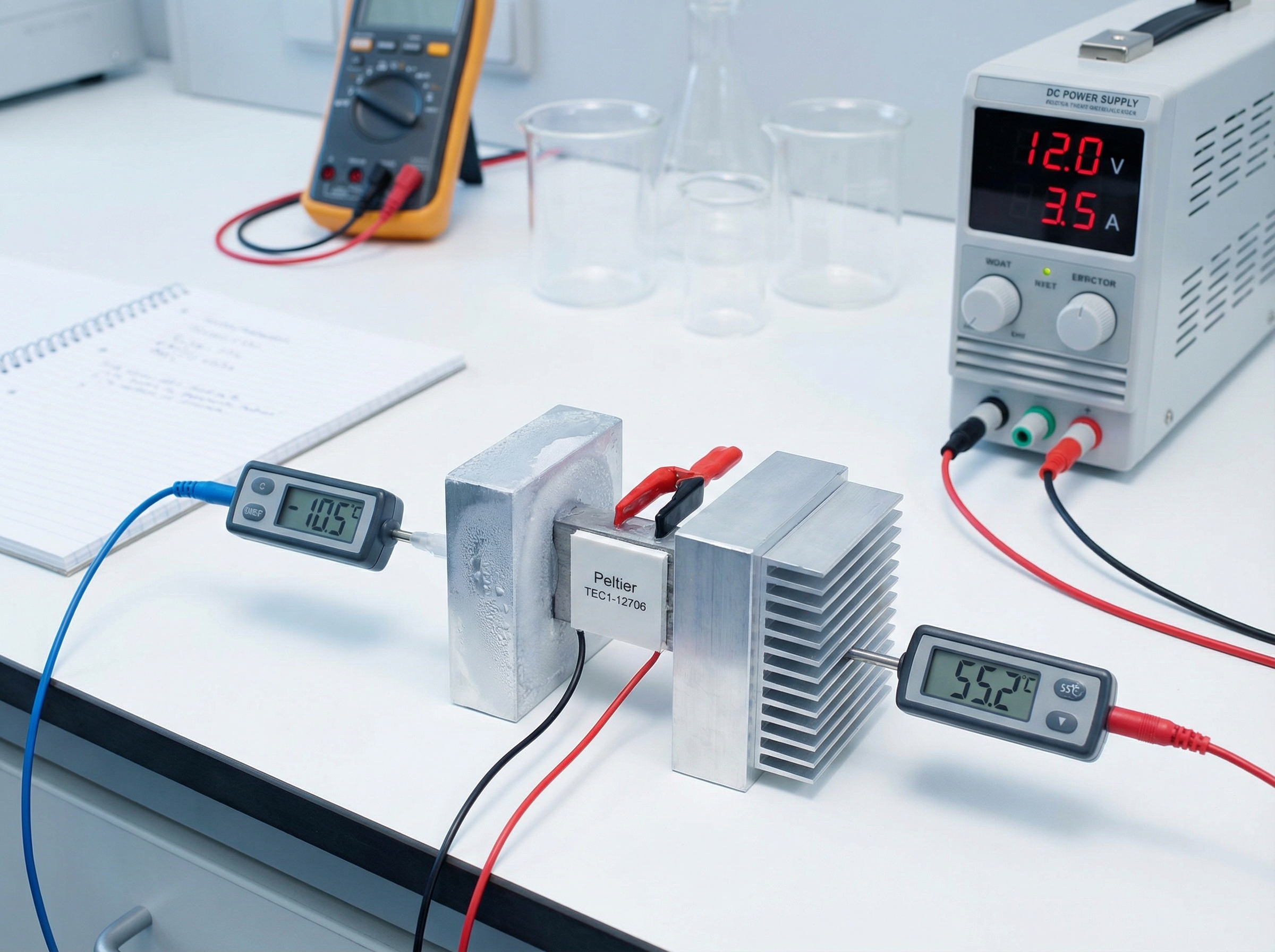

Как работает эффект Пельтье

Эффект Пельтье — явление, при котором через полупроводниковый модуль пропускают электрический ток, и одна сторона модуля охлаждается, а другая нагревается. Принцип противоположный компрессорному: вместо механического сжатия газа — прямое преобразование электричества в разницу температур.

Модуль Пельтье TEC1-12706 стоит до 1000 р. на Ozon или Wildberries. Если подключить его к источнику питания 12 В, одна сторона через несколько секунд охладится до +5…+10 °C, другая нагреется до +50–60 °C. Именно на этом принципе работают автомобильные сумки-холодильники, тихие холодильники для вина и прикроватные мини-холодильники.

Коэффициент производительности (COP) термоэлектрических систем заметно ниже, чем у компрессорных холодильников. Это значит, что компрессорные модели эффективнее отводят тепло на каждый потреблённый ватт электроэнергии.

Расчёт эффективности

Выше мы упомянули COP (Coefficient of Performance, коэффициент производительности) — отношение количества тепла, откачанного из камеры, к затраченной электроэнергии. Чем выше COP, тем эффективнее холодильник.

Если холодильник потребляет 100 Вт электроэнергии и откачивает 300 Вт теплового потока из камеры, его COP = 3. Современные системы с R600a достигают COP = 2,5–3,2 при температуре окружающей среды +20 °C.

В 2026 г. в России используются две системы маркировки одновременно:

При покупке ориентируйтесь на фактическое потребление кВт/год, а не на букву класса. Так будет точнее.

Умеренно заполненный холодильник работает эффективнее пустого — продукты аккумулируют холод и замедляют нагрев камеры при открывании дверцы. В переполненном холодильнике, наоборот, циркуляция воздуха очень плохая, и он морозит менее интенсивно.

Ответы на частые вопросы

Холодильник должен работать постоянно? Нормально, что он отключается?

Холодильник с инверторным компрессором работает почти непрерывно, но на пониженных оборотах — это его штатный режим.

Поршневой компрессор должен периодически отключаться: обычно цикл «работа/пауза» составляет 20–30 минут.

Если поршневой компрессор не отключается несколько часов подряд, проверьте, не повреждён ли уплотнитель дверцы, есть ли зазоры для вентиляции вокруг прибора, не установлена ли слишком низкая температура при высокой загрузке камеры.

Простой тест: положите термометр в холодильную камеру и проверьте показания через 30 минут — если температура выше +8 °C, стоит вызвать мастера.

Как проверить утечку хладагента самостоятельно?

Утечку можно заподозрить по косвенным признакам: холодильник работает непрерывно, но температура в камере не достигает заданного значения; морозилка почти не морозит; на испарителе образуется неравномерный иней или его нет совсем.

Для первичной проверки нанесите мыльный раствор на соединения трубок — появление пузырей укажет на место утечки. Точную диагностику проводят электронными течеискателями.

Самостоятельная заправка R600a требует особых навыков, поскольку газ является горючим. При появлении запаха, напоминающего газ для зажигалок, проветрите помещение и обратитесь в сервисный центр.

Признаки утечки хладагента

• Температура в холодильной камере выше +8 °C, хотя термостат установлен на максимальное охлаждение.
• Компрессор работает без остановки более 4–6 часов подряд.
• Испаритель покрыт инеем только частично или совсем не холодный на ощупь.
• Появился специфический запах, напоминающий газ для зажигалок (характерно для R600a).

При наличии двух и более признаков пора вызывать мастера.

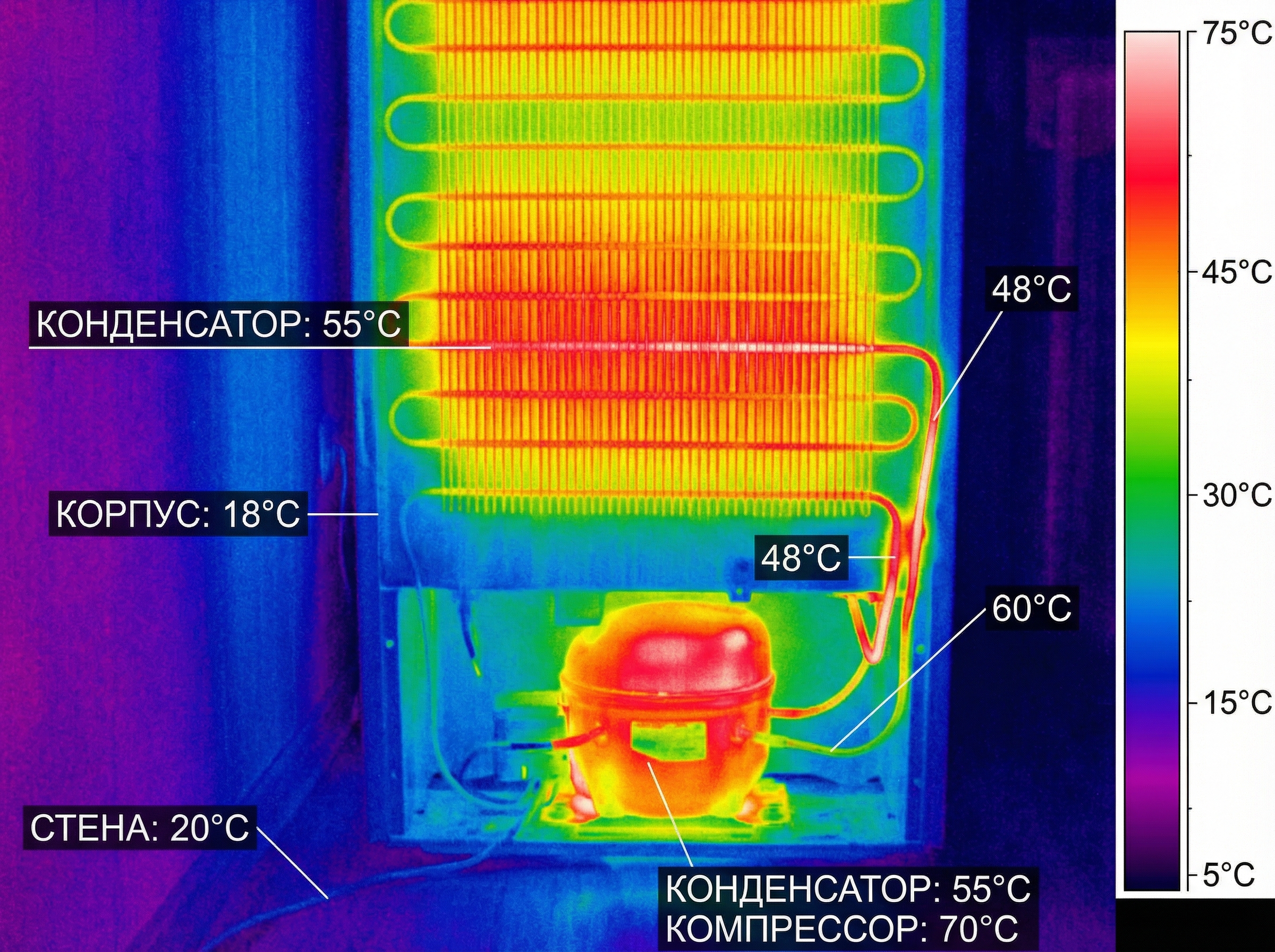

Почему задняя стенка холодильника тёплая?

Там расположен конденсатор. Горячий газ отдаёт тепло через стенку в воздух кухни — это нормальная работа цикла. Если стенка горячая настолько, что к ней неприятно прикоснуться, проверьте зазоры вокруг прибора и очистите конденсатор от пыли.

Нужно ли оставлять зазор между холодильником и стеной?

Да. Минимум 5 см с боков и 10 см сверху и сзади. Без зазора конденсатор не охлаждается, компрессор перегружается, и потребление электроэнергии растёт. В некоторых моделях с встроенным конденсатором требования к зазорам могут отличаться — посмотрите инструкцию к вашей модели.

Почему холодильник щёлкает при включении и выключении?

Это тепловое расширение и сжатие корпуса при изменении температуры. Пластиковые детали чуть меняют форму — отсюда щелчок. Признаком неисправности это не является.

Можно ли ставить горячее в холодильник?

Лучше дать блюду остыть до комнатной температуры. Горячая кастрюля резко повышает температуру в камере: компрессор начинает работать интенсивнее, а соседние продукты нагреваются. Если нужно убрать горячее быстро, поставьте ёмкость в центр полки на расстоянии от других продуктов — так тепло рассеивается равномернее.

Что значит класс энергоэффективности A+++?

Старая шкала потребления электроэнергии включала классы от D (наименее экономичный) до A+++ (наиболее экономичный). В 2021 году в ЕС ввёли новую шкалу от D до A, где А примерно соответствует старому A+++. На российском рынке по-прежнему встречаются обе маркировки, поэтому при выборе стоит смотреть на фактическое потребление в кВт/год, а не только на букву класса.

Почему в холодильнике появился запах?

Чаще всего — из-за продуктов с резким запахом без упаковки, просроченных продуктов или плесени на стенках. Промойте камеру раствором пищевой соды (1 ст. л. на 1 л воды), а пахнущие продукты храните в закрытых контейнерах.

Почему морозилка хорошо морозит, а холодильная камера тёплая?

Вероятнее всего, нарушена циркуляция воздуха между камерами (забит воздуховод или снята перегородка) либо частично утекает хладагент. В No Frost-системах причиной может быть обледенение вентилятора — в этом случае помогает полное отключение холодильника на 12–24 часа для разморозки.

Что такое суперзаморозка (быстрая заморозка)?

Режим, в котором компрессор работает на максимальной мощности, снижая температуру в морозилке до –24…–32 °C. Продукты промерзают быстро и равномерно, что сохраняет их структуру лучше, чем медленная заморозка. Режим обычно отключается автоматически через 24–72 часа.

Как часто нужно размораживать холодильник с капельной системой?

Холодильную камеру с капельной системой размораживать вручную не нужно — она оттаивает автоматически. Морозильную камеру в однокомпрессорных моделях следует размораживать раз в 6–12 месяцев или при нарастании слоя льда толщиной более 5 мм.

Для разморозки отключите холодильник, уберите продукты в сумку-холодильник и дайте льду растаять естественным образом. Не используйте острые предметы, чтобы не повредить испаритель.

Заключение

Итак, как работает холодильник? Он переносит тепло из своей камеры в окружающий воздух за счёт непрерывной циркуляции хладагента по замкнутому контуру. Компрессор сжимает газ, конденсатор отводит тепло наружу, капиллярная трубка снижает давление, испаритель поглощает тепло внутри камеры. Цикл повторяется, пока термостат не зафиксирует нужную температуру. Зазоры для вентиляции снижают нагрузку на компрессор.

Выбор между капельной системой и No Frost зависит от того, что вы чаще храните и насколько готовы к периодической разморозке.

Признаки неисправности — непрерывная работа компрессора, тёплая камера, неравномерный иней на испарителе.

Современные модели с инверторными и линейными компрессорами, хладагентом R600a и классом энергоэффективности A+++ потребляют менее 150 кВт/год для объёма 300 л — это заметно меньше, чем у техники десятилетней давности. Стоит учесть это при выборе нового холодильника!
