Как выбрать и правильно установить настенный обогреватель с терморегулятором

Настенный обогреватель с терморегулятором решает задачу постоянного или вспомогательного отопления без загромождения полезной площади пола. Прибор монтируют стационарно на стену, подключают к электросети с обязательным защитным заземлением и настраивают на поддержание целевой температуры в автоматическом режиме.

Грамотное обустройство автономного обогрева опирается на две составляющие: инженерный расчёт теплопотерь с выбором оптимальной конструкции прибора и соблюдение электромонтажных нормативов при установке. Ниже разобрано, как вычислить требуемую мощность, какой тип нагревательного элемента подойдёт под конкретное помещение и как надёжно зафиксировать обогреватель своими руками.

Важно: Монтаж электрооборудования связан с риском поражения электрическим током и возникновения пожара. Все электромонтажные операции должны производиться при полностью обесточенной питающей сети и в строгом соответствии с требованиями ПУЭ-7, нормами СП 256.1325800.2016 и инструкцией завода-изготовителя. При отсутствии профильного допуска работы следует доверить квалифицированному электрику.

Краткий порядок монтажа

1. Выберите место размещения с соблюдением нормативных зазоров (20–30 см от пола, 5–15 см от стены, от 30 до 50 см до мебели и розеток).
2. Проверьте комплектность заводских крепежей и подберите дюбели под материал стены (кирпич, бетон или гипсокартон).
3. Закрепите монтажный кронштейн строго по строительному уровню.
4. Навесьте корпус на фиксаторы до щелчка защелок.
5. Подключите прибор к трёхпроводной электросети с заземлением.
6. Выполните первый запуск и откалибруйте уставки терморегулятора на 20–22 °C.

Как выбрать настенный обогреватель с терморегулятором

Подбор обогревателя базируется на сопоставлении площади помещения, высоты потолков, степени утепления ограждающих конструкций и необходимой динамики нагрева. Ошибка в теплотехническом расчёте приведёт либо к непрерывной работе прибора на пределе возможностей с перерасходом энергии, либо к неоправданным затратам на покупку избыточно мощного оборудования.

Тепловая мощность и зона обогрева

Базовая мощность для типовых жилых помещений с высотой потолка до 2,7 м традиционно рассчитывается из соотношения 100 Вт на 1 м² площади. Это проверенное практическое правило подбора мощности в инженерно-строительной практике производителей и проектировщиков, а не универсальная физическая константа.

Для вычисления производительности применяется формула:

P = S × q

где P — расчётная мощность отопительного прибора (Вт), S — общая площадь помещения (м²), q — удельная отопительная норма (базово принимается равной 100 Вт/м²).

Согласно СП 256.1325800.2016, расчётная электрическая нагрузка систем стационарного электроотопления жилых помещений определяется расчётом теплопотерь здания с учётом климатического района и теплотехнических свойств ограждающих конструкций.

Для стандартной спальни площадью 20 м² в панельном доме со средним утеплением расчётное значение составляет:

20 × 100 = 2000 Вт (или 2,0 кВт)

Если комната угловая, имеет два окна или потолки выше 2,8–3,0 м, теплопотери возрастают. В таких случаях закладывают технологический запас в 20–30 %, выбирая модель на 2,4–2,6 кВт либо разделяя нагрузку на два независимых конвектора по 1,2–1,5 кВт, размещаемых под каждым световым проёмом.

Удельная расчётная норма варьируется от условий объекта:

• Городская квартира с центральным отоплением (межсезонье): достаточно 70–80 Вт/м²
• Частный дом постоянного проживания: 100–120 Вт/м² с поправкой на климатический пояс
• Неутеплённая дача или периодически отапливаемый гараж: от 130 до 150 Вт/м², чтобы прогреть промёрзшие строительные конструкции за разумное время

Принцип действия и виды нагрева

По способу распределения тепла настенные бытовые обогреватели делятся на конвекционные, инфракрасные (лучистые) и комбинированные (микатермические).

Конвекторы выстраивают непрерывный естественный круговорот воздуха в помещении. Остывшие плотные воздушные массы затягиваются через нижнюю решётку, контактируют с оребренным нагревателем, увеличиваются в объёме и поднимаются через направляющие жалюзи к потолку, прогревая комнату.

Инфракрасные настенные панели излучают длинноволновые электромагнитные волны. Они нагревают не сам воздушный объём, а плотные предметы, мебель, ограждающие конструкции и людей в зоне прямой видимости. Нагретые поверхности затем начинают отдавать вторичное тепло воздуху.

Микатермические обогреватели объединяют достоинства обеих систем: пластины на основе слоистого минерального композита (слюды) генерируют лучистое тепло (до 75–80 % баланса) и одновременно стимулируют естественный конвективный поток воздуха.

Утверждения о том, что закрытый конвектор «сжигает кислород» в комнате, противоречат законам термодинамики. Падение влажности воздуха вызвано ростом температуры (снижением относительной влажности при неизменной абсолютной), а температура оребрения монолитного ТЭНа (в пределах 100–150 °C) не достигает границы пиролиза пыли или окисления газов.

Нагревательный элемент и класс защиты

Долговечность и безопасность корпуса зависят от конструкции установленного нагревателя. В классических конвекторах устанавливаются игольчатые («стич-элементы»), трубчатые (ТЭН с алюминиевым радиатором) или литые монолитные элементы (типа Monolith/X-образные). Монолитные блоки отличаются минимальными тепловыми потерями, полным отсутствием треска при расширении сплава и ресурсом работы свыше 15–20 лет. В настенных инфракрасных устройствах используют карбоновые нити, нихромовые спирали в кварцевой трубке или керамические нагревательные матрицы.

Корпус должен исключать риск попадания пыли и влаги на токоведущие шины. Степень герметичности оболочки нормируется стандартом ГОСТ 14254-2015 (актуальный аналог международного стандарта IEC 60529):

• IP20 — предусмотрена защита от твёрдых предметов крупнее 12,5 мм, гидроизоляция отсутствует. Допускается эксплуатация только в сухих жилых комнатах, офисах и прихожих.
• IP24 — защита от твёрдых частиц размером от 12,5 мм и барьер против разнонаправленных водяных брызг. Приборы сертифицированы для размещения на кухнях и в санузлах вне зоны прямого действия душа.
• IP44 и выше — усиленная влаго- и пылезащита, рассчитанная на полуоткрытые веранды, прачечные и мастерские.

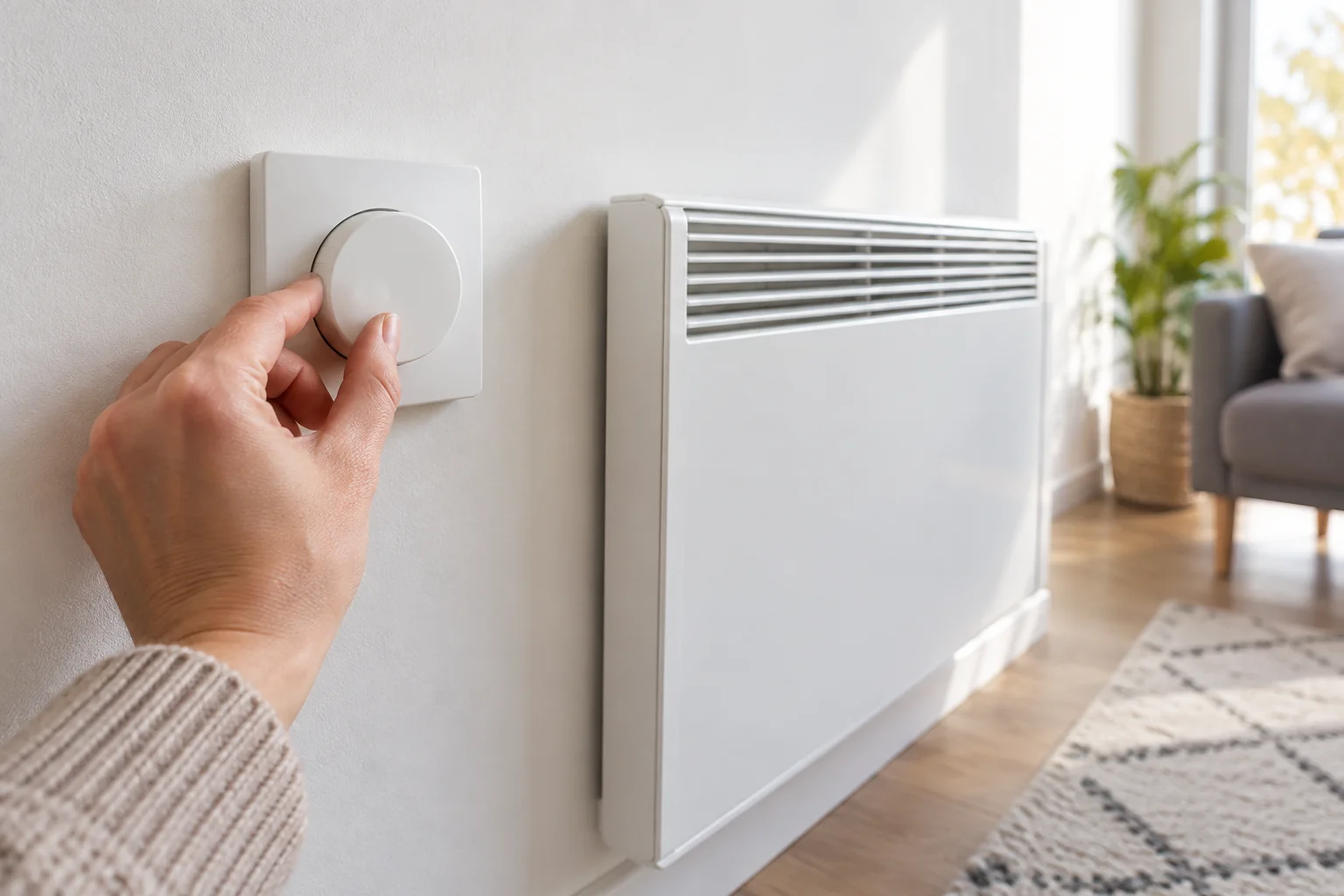

Типы терморегуляторов

Терморегулятор управляет подачей электрического потенциала на нагревательный элемент, замыкая цепь при понижении температуры и размыкая её по достижении заданной уставки.

Механический блок управления функционирует на основе биметаллической пластины. При нагреве пластина деформируется и физически отводит контакт, а при охлаждении замыкает цепь. Механический регулятор прост и надёжен при скачках сетевого напряжения, но обладает широким гистерезисом (погрешность срабатывания составляет ±1,5–±3,0 °C), что сопровождается громкими щелчками контактов и перерасходом энергии.

Электронный терморегулятор оснащён полупроводниковым термистором (встроенным или выносным). Он снимает показания температуры ежесекундно, поддерживая заданный уровень с погрешностью ±0,1–±0,5 °C. Коммутация осуществляется бесшумно через симистор или герметичное реле.

Программируемые блоки управления (включая модули с поддержкой Wi-Fi) позволяют программировать суточные и недельные температурные профили (например, поддержание +16 °C днём при отсутствии жильцов и автоматический нагрев до +22 °C к вечеру). Электронные и программируемые терморегуляторы снижают сезонный расход энергии на 8–20 % за счёт устранения постоянного перегрева комнат и точной работы без зазоров температурного коридора.

Дополнительные защитные и сервисные функции

Современные настенные панели и конвекторы комплектуются встроенными защитными алгоритмами:

• Защита от перегрева: аварийный термостат размыкает цепь питания при нарушении циркуляции воздуха через теплообменник.
• Режим поддержания плюсовой температуры (Anti-frost): терморегулятор поддерживает в помещении диапазон +5–+7 °C, расходуя минимум электроэнергии и защищая дачные трубы от размораживания.
• Родительский замок (Key Lock): программная блокировка клавиш интерфейса для защиты настроек от случайного сброса детьми.
• Детектор открытого окна: термостат выключает нагрев при резком падении температуры в комнате на 3–5 °C за короткий промежуток времени, экономя ресурсы во время проветривания.

Способы размещения обогревателя

Выбор монтажного исполнения зависит от специфики эксплуатации:

• Настенный монтаж: оптимален для постоянного отопления. Прибор крепится на кронштейне под оконным проёмом, исключая опрокидывание, скрывая проводку и создавая барьер против ниспадающих потоков холодного воздуха от стеклопакета.
• Напольная установка: прибор опирается на колёсные опоры или ножки. Решение обеспечивает мобильность при локальном прогреве комнат, но требует контроля устойчивости и загромождает проход кабелями.
• Потолочный монтаж: актуален для средневолновых и длинноволновых инфракрасных излучателей. Освобождает полезные площади стен, идеален для помещений с потолками выше 3 м, но не формирует естественной циркуляции воздуха у напольного покрытия.

Преимущества и недостатки настенных обогревателей

Стационарное крепление приборов на стены сопряжено со следующими эксплуатационными особенностями.

Установка настенного обогревателя с терморегулятором

Монтаж настенного прибора требует точного соблюдения пространственных зазоров и правил электробезопасности. Недостаточный приток воздуха снижает теплоотдачу и ведёт к постоянному срабатыванию датчиков аварийного отключения.

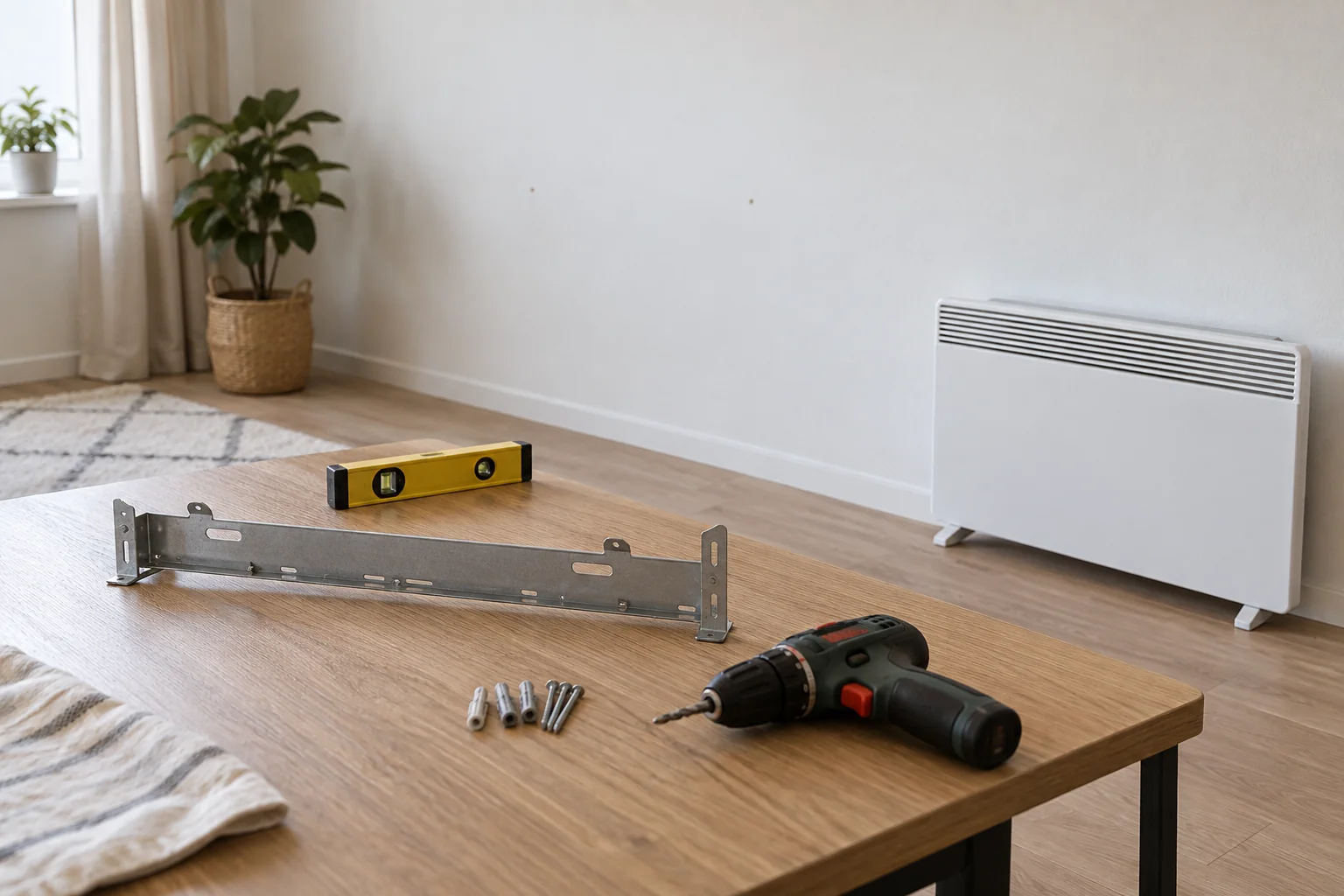

Подготовка и проверка комплектации

Перед началом электромонтажных работ отключите вводной автоматический выключатель на квартирном щите.

Стандартная комплектация настенного прибора включает:

• обогреватель с заводским питающим шнуром
• настенную опорную раму или парные быстросъёмные кронштейны
• картонный шаблон разметки крепёжных точек
• комплект распорных полипропиленовых дюбелей и саморезов
• паспорт изделия и монтажное руководство

Необходимый рабочий инструмент: строительный пузырьковый уровень (длиной от 40 см), рулетка, карандаш, ударная дрель или перфоратор с буром 6–8 мм, отвёртка с диэлектрической рукояткой и электронный трассоискатель (детектор скрытой проводки). Предварительное сканирование стены детектором предотвратит повреждение кабелей, проложенных строителями в штрабах.

Монтажная высота и отступ от стены

Циркуляция воздушных масс внутри конвекционной камеры подчиняется аэродинамическим законам и требует соблюдения нормативных расстояний, предписанных производителями (Nobo, Noirot, Ballu, Electrolux).

Согласно IEC 60335-2-30, обогреватели для настенного монтажа испытываются как для установки на верхнем уровне, так и для установки на нижнем уровне, если только в инструкциях по установке не указано, что обогреватель должен устанавливаться на высоте не менее 1,8 м от пола.

Регламентированные технологические отступы:

• Расстояние от чистового пола до нижнего среза корпуса: 20–30 см (минимальный порог — 15 см). Зазор менее 10–15 см затрудняет захват холодного воздуха и осложняет уборку, а монтаж выше 40 см приводит к образованию холодной зоны у ног.
• Зазор между тыльной частью и поверхностью стены: от 5 до 15 см. Эта дистанция заложена в конструкцию штатных кронштейнов; прижимать заднюю стенку прибора вплотную к обоям категорически запрещено.
• Свободные зоны по бокам и сверху: не менее 15–20 см с боков и от 40 до 50 см до выступающих подоконников, полок и потолка.

Категорически запрещается монтировать прибор прямо под розеткой (горячий поток нагревает контактную группу и плавит пластик корпуса вилки), за глухими гардинами или внутри декоративных коробов без конвекционных решёток.

Настенный крепёж

Кронштейны должны выдерживать вес работающего прибора с запасом прочности:

• Бетонные панели и кирпичные перегородки: используются полипропиленовые распорные дюбели диаметром 6–8 мм и стальные саморезы длиной 40–60 мм. В плотном бетоне отверстия выполняются буром соответствующего диаметра в безударном режиме на финише, чтобы избежать скалывания краёв.
• Перегородки из гипсокартона (ГКЛ): если кронштейн не попадает в вертикальный металлический профиль каркаса, применяют металлические дюбели «Molly» (бабочки) со сплошным распорным зонтиком. Для приборов массой более 7–8 кг ещё на этапе ремонта внутри стены монтируют деревянный закладной брус.

Перед окончательным затягиванием винтов положение кронштейна выверяют по пузырьковому уровню. Перекос рамы приводит к термическим деформациям рёбер ТЭНа и шуму при нагреве.

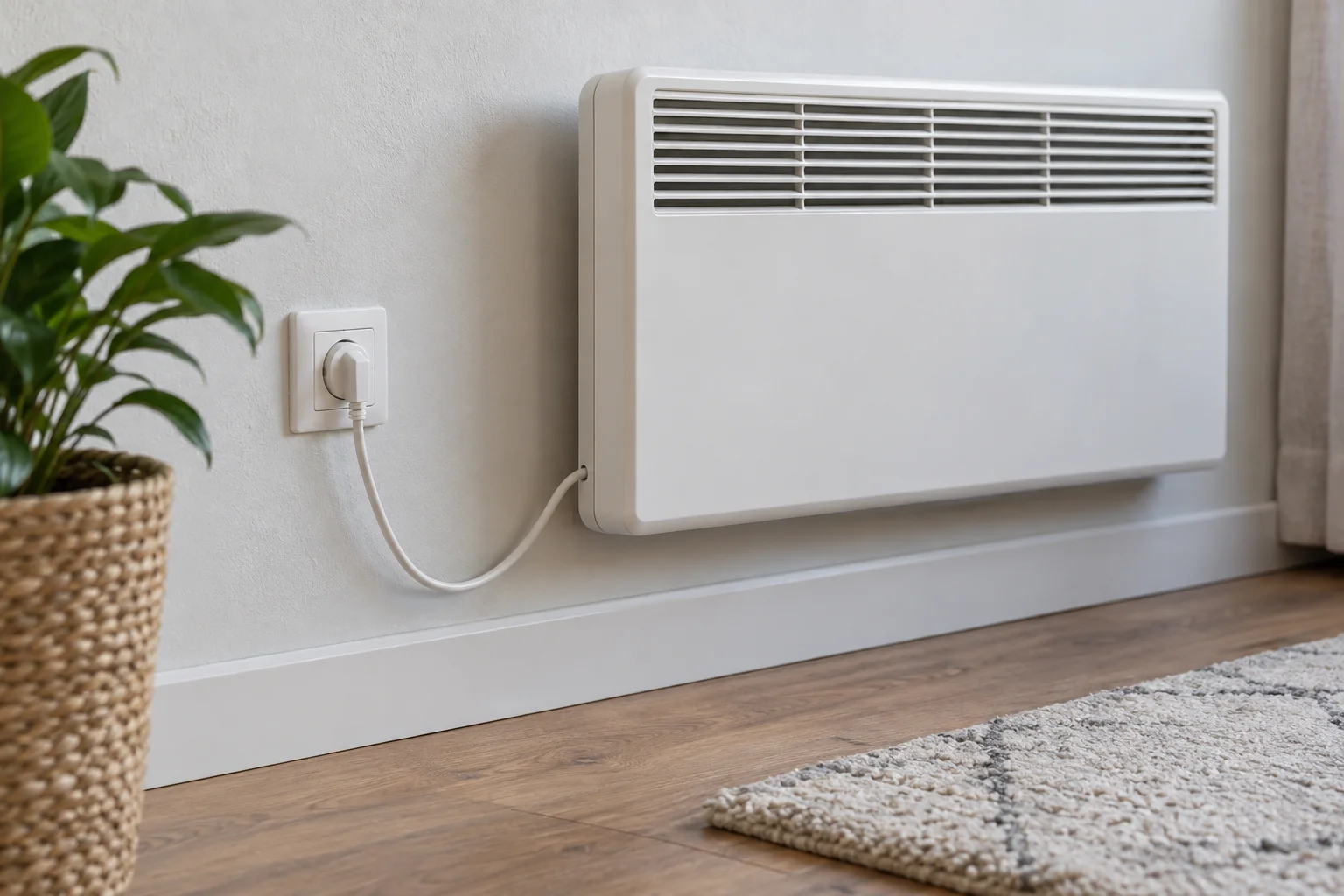

Электропроводка и заземление

Длительная работа нагревательных приборов формирует постоянную нагрузку на сеть, поэтому качество соединений имеет первостепенное значение.

Электромонтажные правила:

• Защитное заземление: металлические корпусы первого класса электробезопасности подключаются исключительно по трёхпроводной схеме с защитным PE-проводником. Эксплуатация стационарного обогревателя без заземления нарушает требования ПУЭ-7 (раздел 1.7).
• Сечение медного кабеля: для приборов мощностью до 2,0 кВт прокладывают медный трёхжильный провод ВВГнг-LS сечением не менее 3×1,5 мм². Для обогревателей мощностью 2,0–3,5 кВт требуется кабель с медной жилой не менее 3×2,5 мм².
• Автоматические выключатели и УЗО: розеточная группа обогревателя защищается автоматом с характеристикой «B» или «C» (10 А для нагрузок до 2 кВт, 16 А — до 3,5 кВт). Дополнительно устанавливается устройство защитного отключения (УЗО) с током отсечки 30 мА (а для ванных комнат — 10 мА).
• Выделенная кабельная линия: если суммарная мощность настенных обогревателей в помещении превышает 3,5 кВт, их запрещено запитывать через стандартные бытовые штепсельные розетки. Прокладывается прямая линия в кабельном канале или штрабе непосредственно от электрощита.

Пошаговая инструкция по монтажу

Монтаж настенного обогревателя проводится в строгой последовательности:

1. Разметка стены: приложите комплектный шаблон или монтажную рамку к стене с отступом 20–30 см от напольного покрытия. Выровняйте горизонталь по уровню и отметьте маркером точки сверления.
2. Бурение отверстий: просверлите отверстия буром выбранного диаметра строго перпендикулярно стене. Глубина должна быть на 5–10 мм больше длины дюбеля, чтобы осевший шлам не мешал закручиванию самореза.
3. Фиксация кронштейна: забейте дюбели заподлицо с плоскостью стены, приложите раму и затяните саморезы. Проверьте жёсткость узла усилием руки на отрыв.
4. Установка корпуса: совместите нижние посадочные зацепы кронштейна с пазами на корпусе обогревателя, переведите прибор в вертикальное положение и надавите на верхний край до щелчка защелок.
5. Контроль посадки: убедитесь в жёсткой посадке корпуса, отсутствии люфтов и сохранении требуемого вентиляционного зазора от стены (5–15 см).
6. Подключение питания: включите штепсель в проверенную розетку с рабочим заземляющим контактом либо зафиксируйте кабели фазы (L — коричневый), нуля (N — синий) и заземления (PE — жёлто-зелёный) в клеммной распределительной коробке.

Первый запуск и настройка терморегулятора

Перед подачей напряжения снимите с наружных поверхностей защитную полиэтиленовую плёнку, наклейки и транспортировочные вкладыши.

Включите защитный автоматический выключатель на щитке и переведите клавишу питания на корпусе в активное положение. Установите регулятор на температуру 20–22 °C. В первые 15–30 минут работы допускается появление лёгкого запаха тления — это обгорает тонкий слой заводского консервационного состава на внешней оболочке ТЭНа.

После прогрева помещения проверьте отсечку питания: термостат должен разомкнуть цепь с характерным щелчком механического реле или сменой индикатора на цифровом табло. Снизьте уставку на 2–3 °C — прибор должен оставаться выключённым; повысьте уставку — нагрев должен возобновиться.

Датчик перегрева и защита

Встроенный датчик перегрева служит основным элементом противоаварийной защиты оборудования. Согласно DIN EN 60335-2-30, термостаты, чувствительные к температуре воздуха в помещении, должны срабатывать при перегреве, а для электронных систем предусматривается имитация отказа чувствительного элемента.

Датчик выполнен в виде биметаллического термореле или полупроводникового термопредохранителя, смонтированного в верхней точке тепловой камеры рядом с ТЭНом. Если конвекционные жалюзи перекрыты тканью или посторонними предметами, теплоотвод блокируется, и датчик мгновенно обесточивает нагреватель до его остывания.

Если произошла защитная блокировка прибора:

1. Обесточьте обогреватель тумблером или отключите автомат в щитке.
2. Проверьте заборные и выпускные решётки на наличие перекрывающих предметов, штор или покрывал.
3. Очистите каналы от наслоений пыли.
4. Оставьте прибор на 25–30 минут для естественного охлаждения. Если после включения свободного прибора защита срабатывает снова, эксплуатацию прекращают и передают оборудование на диагностику.

Обслуживание и эксплуатационная безопасность

Регулярная профилактика предотвращает скопление пыли на радиаторе и обеспечивает расчётный теплообмен:

• Профилактику проводят каждые 3–6 месяцев (в обязательном порядке — перед стартом отопительного сезона).
• Обогреватель полностью обесточивают и дают остыть корпусу.
• Нижние вентиляционные отверстия пылесосят узкой щелевой насадкой с мягким ворсом, собирая ворс и шерсть животных.
• Корпус протирают сухой или слегка влажной мягкой ветошью без применения растворителей и абразивных порошков.
• Проверяют плотность фиксации кронштейнов в стене и состояние вилки и кабеля на предмет изменения цвета пластика или нагрева контактов.

Категорически запрещено сушить влажные вещи и полотенца непосредственно на корпусе настенного обогревателя, включать прибор со снятыми крышками блоков управления и прокладывать шнур питания под ковровыми покрытиями.

Вопросы и ответы

Можно ли устанавливать настенный обогреватель в ванной комнате?

Да, установка разрешена при условии, что прибор имеет класс пылевлагозащиты не ниже IP24 (согласно нормам международного стандарта IEC 60529). Обогреватель монтируют в так называемой «зоне 2» или «зоне 3» (на расстоянии не ближе 60 см от кромки ванны, раковины или душевого поддона), исключая случайное касание кнопок человеком под душем. Линию защищают отдельным УЗО с током утечки 10 мА.

Что делать, если терморегулятор не отключает нагрев?

Срочно обесточьте обогреватель через вводной автоматический выключатель или выдерните сетевую вилку из розетки. Непрерывный нагрев означает сваривание контактов силового электромеханического реле либо повреждение датчика температуры (термистора). Использовать неисправный прибор запрещено — требуется замена управляющей платы в сервисном центре.

Нужен ли отдельный автомат для каждого обогревателя?

Для единичного прибора мощностью до 2,0 кВт допускается подключение к общей исправной розеточной группе (с кабелем 3×2,5 мм² под автоматом 16 А). Если в помещении монтируется несколько приборов или мощность обогревателя превышает 2,5–3,5 кВт, по требованиям ПУЭ-7 необходимо вести индивидуальную кабельную линию со своим автоматическим выключателем в распределительном щите.

Какой терморегулятор экономичнее: механический или электронный?

Электронный терморегулятор экономичнее механического в среднем на 5–15 %. Он непрерывно измеряет температуру воздуха в комнате и реагирует на её отклонение на десятые доли градуса (гистерезис ±0,1–0,5 °C против ±2–3 °C у механики), предотвращая перегрев и снижая холостой расход киловатт-часов.

Можно ли оставлять включённый настенный обогреватель на ночь?

Сертифицированный исправный обогреватель с автоматическим терморегулятором и датчиком перегрева рассчитан на круглосуточную стационарную эксплуатацию. Обязательное условие безопасной ночной работы — соблюдение регламентированных расстояний до штор, мебели и постельного белья (не менее 40–50 см).

Почему щелкает настенный обогреватель при работе?

Щелчки вызваны двумя процессами: срабатыванием биметаллического механического реле в момент замыкания/размыкания контактов либо линейным температурным расширением алюминиевого оребрения ТЭНа и тонколистовой стали корпуса при резком разогреве и остывании.

На какой высоте от пола монтировать обогреватель?

Оптимальное монтажное расстояние составляет 20–30 см от поверхности чистового напольного покрытия. Этот интервал обеспечивает беспрепятственный забор холодного воздуха у пола для конвекции и создаёт равномерный температурный баланс по высоте комнаты.

Можно ли монтировать обогреватель на стену из гипсокартона?

Да, монтаж возможен. Для лёгких моделей весом до 6–7 кг используют металлические анкеры «Molly» или раскрывающиеся дюбели-бабочки. Для тяжёлых конвекторов или каменных панелей весом более 8 кг монтаж выполняют непосредственно в стоечные профили каркаса ГКЛ либо используют закладные балки из бруса.

Почему от нового обогревателя пахнет гарью при первом включении?

При начальном прогреве с наружных поверхностей нового ТЭНа испаряется тонкий слой консервационной смазки, наносимой на заводе для защиты металла от коррозии при транспортировке. Запах исчезает самостоятельно через 20–40 минут работы при открытой форточке.

Снижает ли настенный конвектор влажность воздуха в комнате?

Герметичный ТЭН физически не поглощает молекулы воды из воздуха. Однако при росте температуры снижается относительная влажность среды, что может вызывать ощущение сухости. Проблема решается регулярным проветриванием или установкой ультразвукового увлажнителя.

Как часто нужно чистить обогреватель?

Профилактическую чистку проводят каждые 3–6 месяцев, в обязательном порядке перед началом отопительного сезона. Нижние вентиляционные отверстия пылесосят узкой щелевой насадкой, корпус протирают мягкой ветошью. Полное обслуживание с разборкой выполняет сервисный центр.

Заключение

Выбор и установка настенного обогревателя с терморегулятором опираются на предварительный расчёт теплопотерь помещения и строгое следование электротехническим нормативам. Базовым ориентиром при подборе выступают 100 Вт мощности на 1 м² площади стандартных комнат с потолками до 2,7 м. Для спален и детских предпочтительны бесшумные конвекторы с электронным блоком управления, а для санузлов — устройства с классом защиты не ниже IP24.

При монтаже кронштейн крепят строго горизонтально на высоте 20–30 см от пола с воздушным зазором от стены 5–15 см. Оборудование подключают к трёхпроводной сети с рабочим контуром заземления и дифференциальной защитой. Корректно смонтированный настенный прибор служит долгие годы, стабильно удерживает комфортный микроклимат и не создаёт аварийных нагрузок на электросеть.

Источники

1. ПУЭ-7: Правила устройства электроустановок, разделы 1.7 «Заземление и защитные меры электробезопасности» и 7.1 «Электроустановки жилых, общественных, административных и бытовых зданий».
2. СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа» (с актуальными изменениями).
3. ГОСТ 14254-2015 (IEC 60529:2013) «Степени защиты, обеспечиваемые оболочками (Код IP)».
4. IEC 60335-2-30:2009+AMD1:2016+AMD2:2021 CSV «Household and similar electrical appliances – Safety – Part 2-30: Particular requirements for room heaters».
5. DIN EN 60335-2-30:2023-08 «Household and similar electrical appliances – Safety – Part 2-30: Particular requirements for room heaters».
6. Технические паспорта и руководства по монтажу настенных конвекторов Nobo, Noirot, Electrolux, Ballu (актуальные редакции оборудования).
